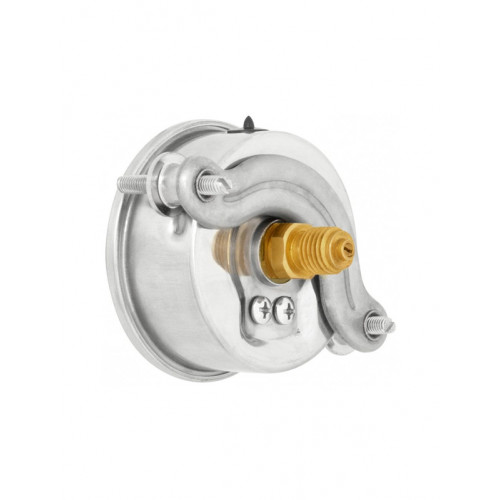

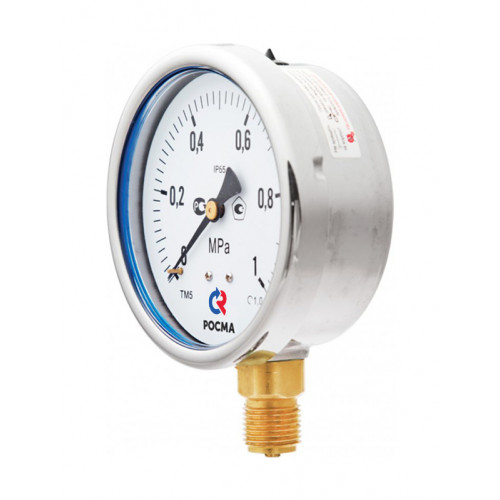

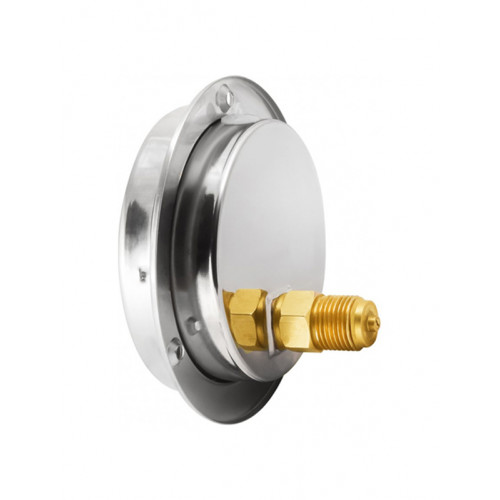

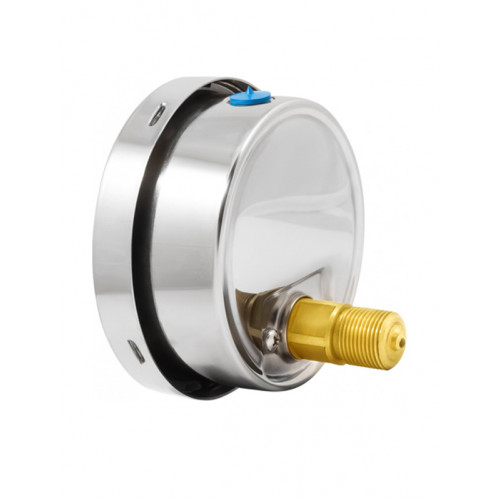

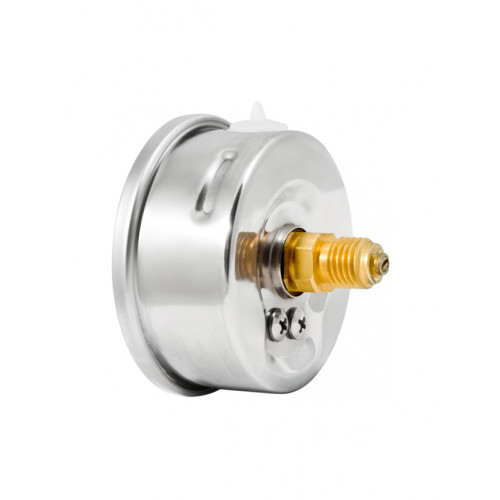

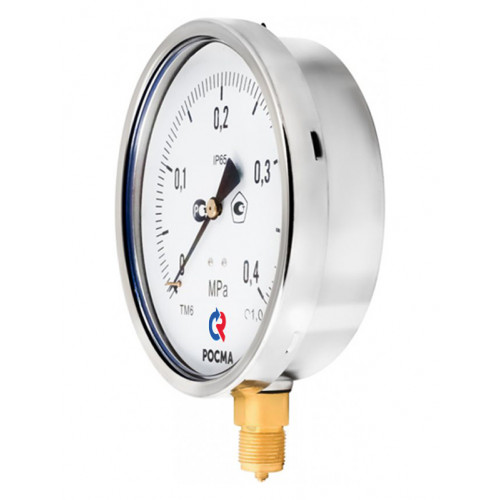

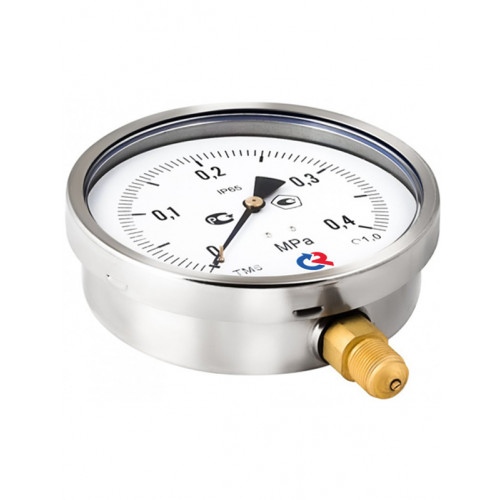

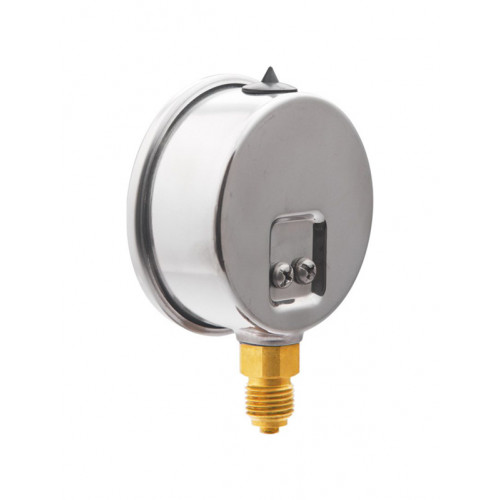

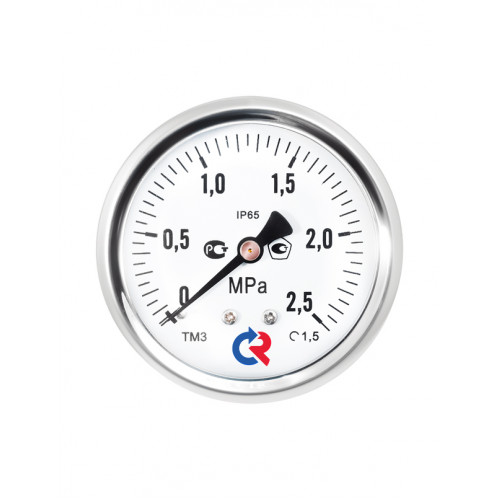

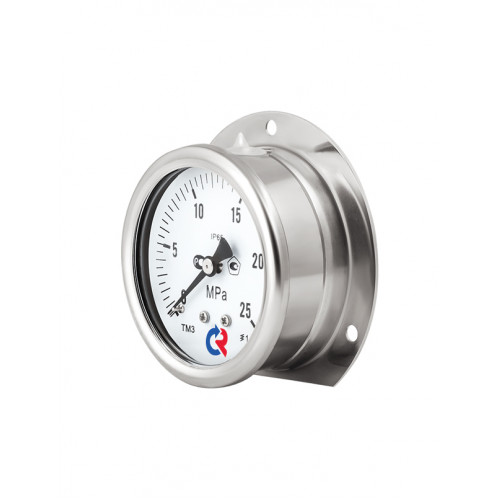

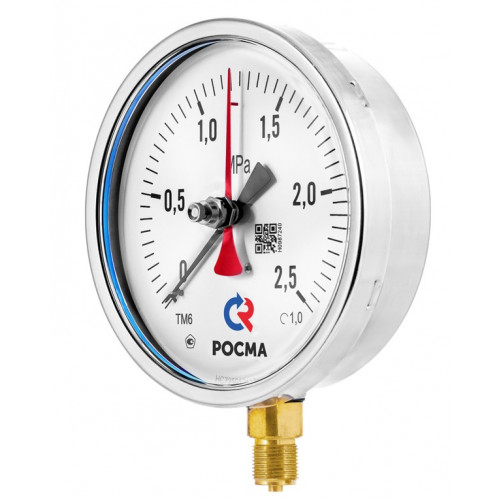

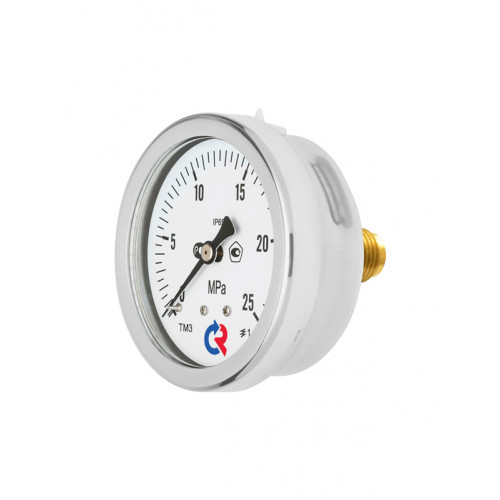

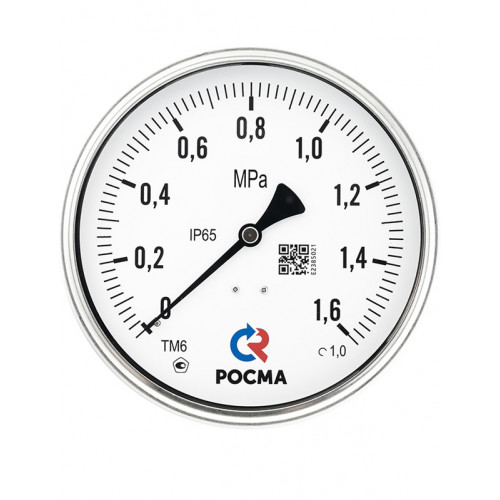

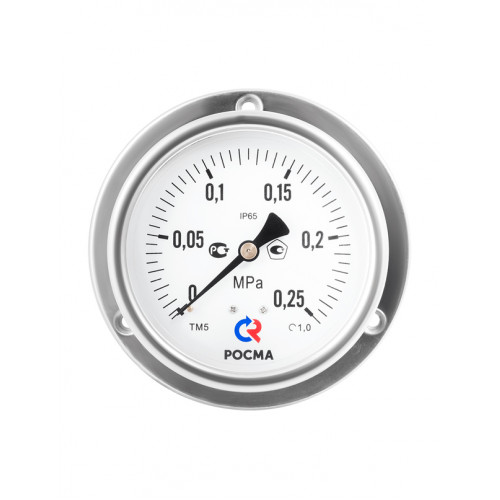

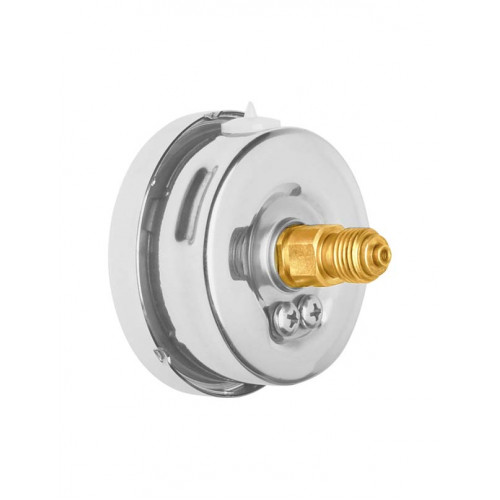

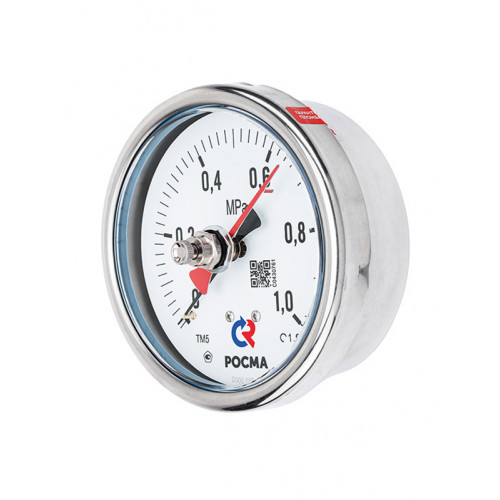

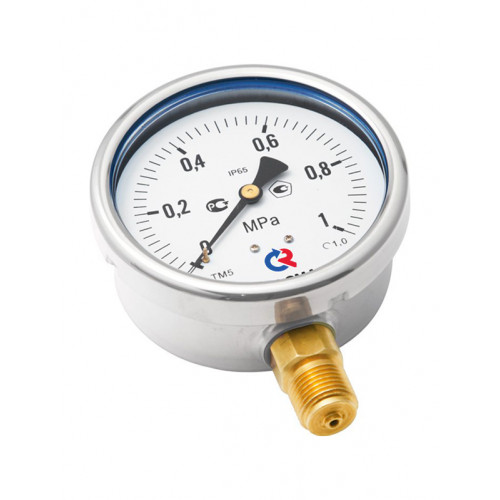

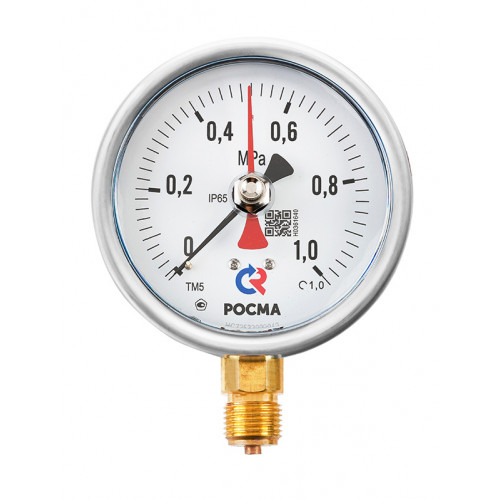

Тип ТМ (ТВ, ТМВ), серия 20. Промышленный манометр в корпусе из нержавеющей стали с возможностью гидрозаполнения (виброустойчивый). Применяется для измерения давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 150 °C. Этот тип манометра может использоваться в условиях повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды — степень защиты прибора IP65.
При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом
Прибор поставляется 'сухой' (готовый к гидрозаполнению) или заполненный глицерином / силиконом (виброустойчивый) по требованию заказчика. Температура окружающей среды при эксплуатации манометров с заполнением глицерином от -20 до +60 °C, силиконом — от -60 до +60 °C.
Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, энергетика, машиностроение.
50, 63, 100, 150, 160*
* — под заказ
| Ø50 | 2,5 |
| Ø63 | 1,5 |
| Ø100, 150, 160 | 1,0 |
| ТМ | Ø50 | 0…0,1 / 0,16 / 0,25 / 0,4 /0,6 / 1 / 1,6 / 2,5 / 4 / 6 /10 / 16 / 25 / 40 |
| Ø63, 100 | 0…0,1 / 0,16 / 0,25 / 0,4 /0,6 / 1 / 1,6 / 2,5 / 4 / 6 /10 / 16 / 25 / 40 / 60 /100** | |
| Ø150, 160 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60*** | |

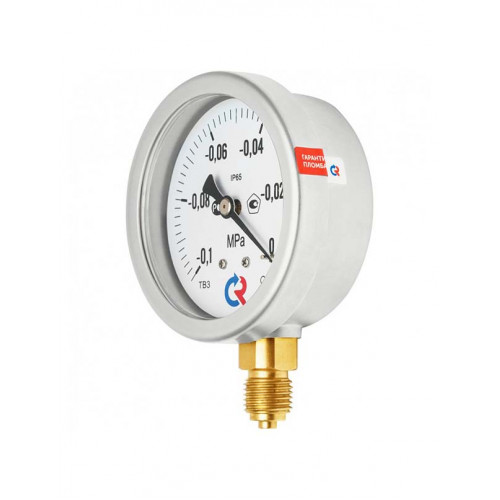

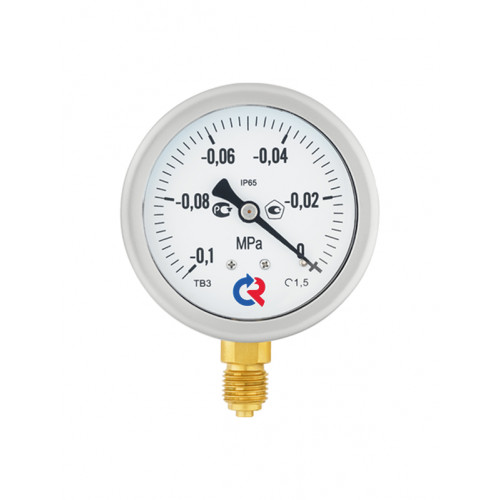

| ТВ | Ø63, 100, 150, 160 | −0,1…0 |
| ТМВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
** — только для радиальных Ø63
*** — только для радиального исполнения
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы
Окружающая среда:
−60…+60 (без заполнения)
−20…+60 (с заполнением глицерином ПК-94)
−60…+60 (с заполнением силиконом ПМС-50)
Измеряемая среда:
−50…+150 (без заполнения)
−20…+100 (с заполнением глицерином ПК-94)
−50…+150 (с заполнением силиконом ПМС-50)
IP65, нержавеющая сталь 08Х18Н10
Опция: IP66 (Ø100, 150, 160)
Нержавеющая сталь 08Х18Н10
Ø63 — байонетное (опция)
Ø50, 63 — завальцованное
Ø100, 150, 160 — байонетное
трибко-секторный механизм
Медный сплав
Алюминий, шкала черная на белом фоне
Органическое
Минеральное многослойное безопасное (триплекс) - для ТМ-320Р на 100МПа и, опционально, для Ø100, 150, 160
Медный сплав

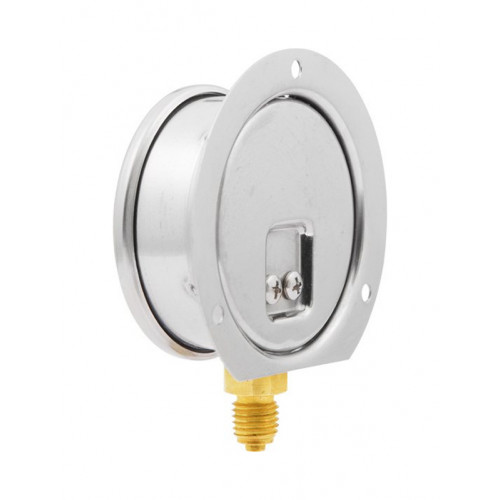

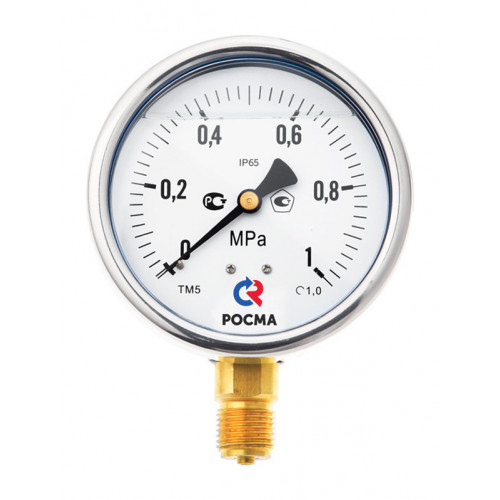

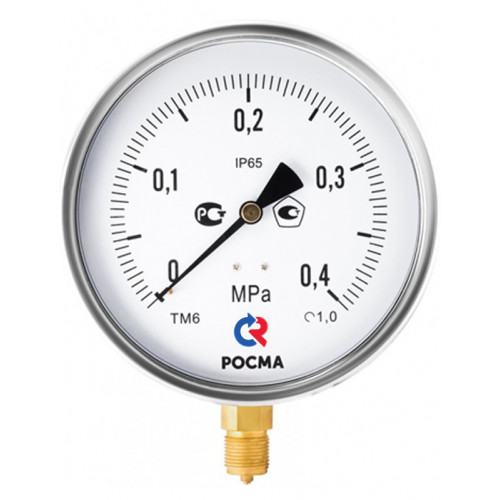

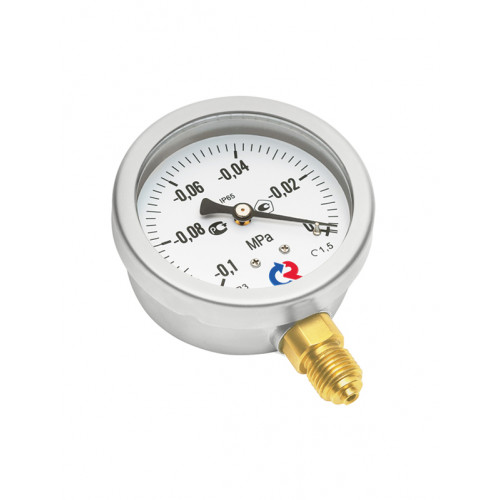

Радиальное — Ø50, 63, 100, 150, 160

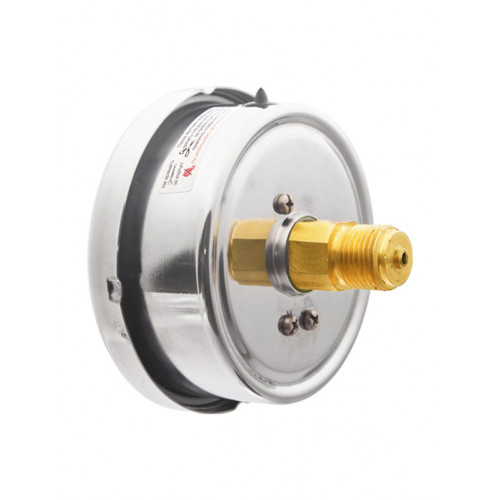

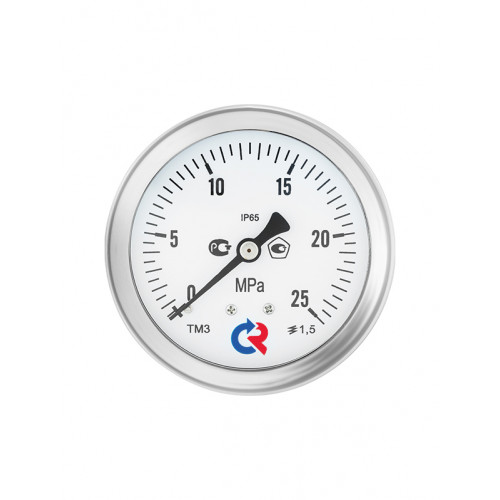

Осевое — Ø50, 63 (кроме 100 МПа), 100

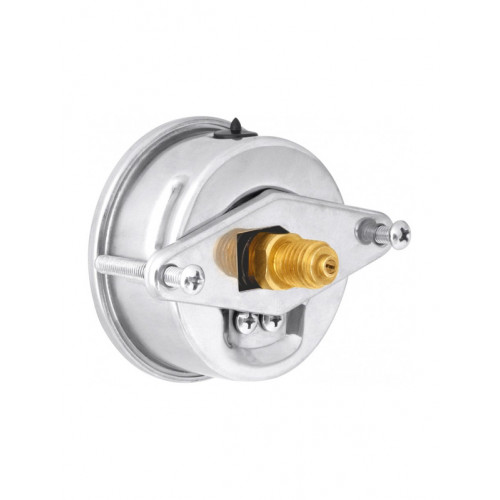

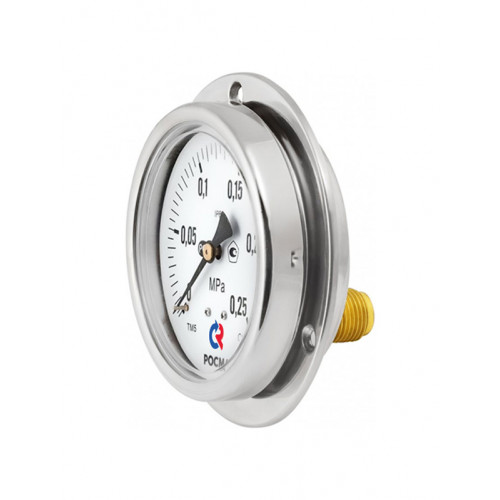

Эксцентрическое — Ø100,150,160
| Ø 50, 63 | G¼, M12×1,5 |
| Ø100, 150, 160 | G½, M20×1,5 |
**** — под заказ другие резьбы
2 года
Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 1.1 по ГОСТ 15150
Подробнее
ТУ 4212-001-4719015564-2008
ГОСТ 2405–88
