• Для непрерывного преобразования измеряемого параметра (избыточного давления, вакуумметрического давления, разности давлений, абсолютного давления) в токовый сигнал, дальнейшей микропроцессорной обработки и управления внешними электрическими цепями от сигнализирующего устройства.

  Пределы приведенной допускаемой основной погрешности выходного токового сигнала , %

  • пределы измерения 1 и 2: ±0,5;
  • пределы измерения 3 и 4: ±1,0

  Индикация текущего значения измеряемого параметра осуществляется на светодиодном цифровом 4-х разрядном семисегментном индикаторе. Так же имеются единичные светодиоды зеленого цвета «1», «2», «3», «4»,отображающие установленный предел измерений давления и одиночные светодиоды желтого цвета, показывающие единицу измерения параметра в «Па» или в «кПа».

  Выход величины давления за пределы уставок сопровождается светодиодной сигнализацией и выдачей дискретных сигналов в виде замыкания нормально-разомкнутых контактов реле.

По принципу измеряемого параметра различают измерители

• • вакуумметрического давления ПРОМА-ИДМ-016-ДВ;
  • избыточного ПРОМА-ИДМ-016-ДИ;
  • вакуумметрического и избыточного ПРОМА-ИДМ-016-ДИВ;
  • перепада давления ПРОМА-ИДМ-016-ДД;
  • абсолютного давления ПРОМА-ИДМ-016-ДА.

По конструктивному исполнению измерители различают

• • «Щ» – щитовое;

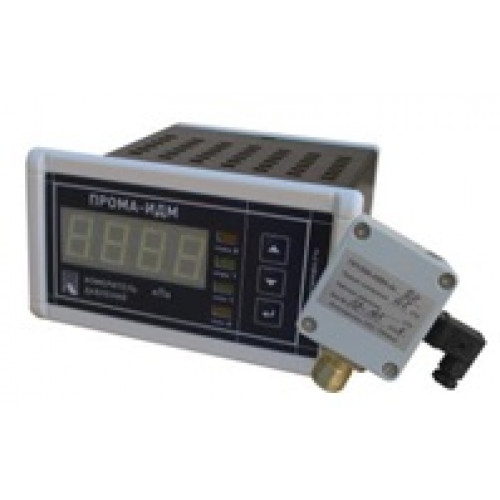

  • «ЩВ» – щитовое с выносным датчиком;

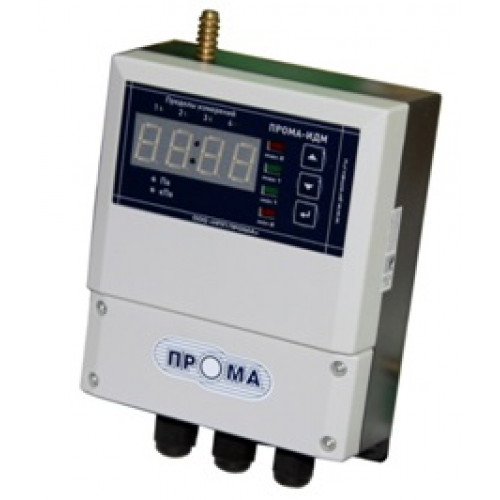

  • «Н» – настенное;
  • «НВ» – настенное с выносным датчиком;

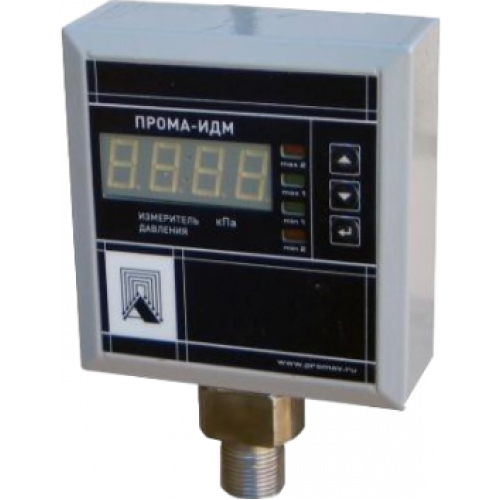

  • «Р» – резьбовой моноблок для установки на трубопровод (полевое исполнение);

Расшифровка применяемости

• 1 – Настенный (Н);
  2 – Настенный выносной (НВ);
  3 – Настенный на DIN-рейку (НД);
  4 – Щитовой (Щ);
  5 – Щитовой выносной (ЩВ);
  6 – Штуцерный (Р)
  г+ж – рабочая среда газ и жидкость – универсальный;
  г/ж – рабочая среда только газ или жидкость (для жидкости исполнение только Р, НВ, ЩВ)
  * – только на рабочее давление до 0,1 МПа

Общие характеристики измерителей

• Электрическое питание измерителей:
  – от сети переменного тока напряжением, В, частотой 50 Гц	от 187 до 242
  – от источника питания постоянного тока напряжением, В	от 21,6 до 26,4
  Потребляемая мощность:
  – при питании от сети переменного тока, В·А	5
  – при питании от источника постоянного тока, В·А
  Величина унифицированного токового выходного сигнала, мА	от 4 до 20
  Пределы допускаемой приведенной основной погрешности при преобразовании измеряемых величин в унифицированный токовый выходной сигнал, %	± 0,5	± 1,0
  Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в рабочем диапазоне температур, на каждые 10 °С, выраженная в процентах от верхнего предела измерений, %/10 °С	± 0,45	± 0,6
  Габаритные размеры (ВхШхГ), мм, не более
  – для щитового монтажа «Щ»	48х97х125
  – для настенного монтажа «Н»	150х125х61
  – для полевого штуцерно-резьбового монтажа моноблок исполнения «Р»	200х100х75
  Масса, кг, не более
  – для щитового монтажа «Щ»	0,5
  – для настенного монтажа «Н»	0,5
  – для полевого штуцерно-резьбового монтажа моноблок исполнения «Р»	3,0
  Поддерживаемые интерфейсы связи	RS-485 Modbus RTU
  Условия эксплуатации:
  – температура окружающего воздуха, °С	от -20(-40) до +60
  – относительная влажность при температуре + 30 °С, %	от 30 до 95
  – атмосферное давление, кПа	от 84 до 107
  Средний срок эксплуатации, лет, не менее	20
  Межповерочный интервал	3 года
