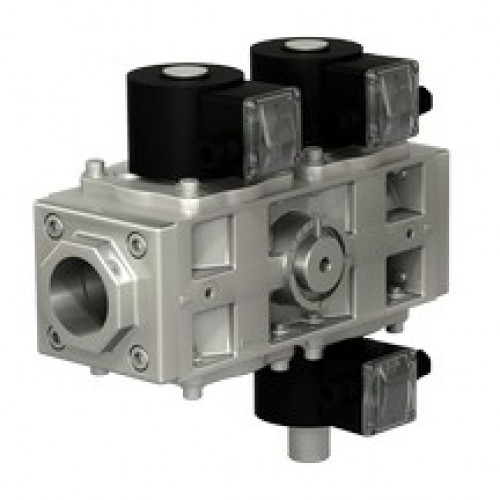

Клапаны электромагнитные двойные трехпозиционные

с ручным регулятором расхода муфтового исполнения

Габаритные и присоединительные размеры клапанов электромагнитных двойных трехпозиционных с ручным регулятором расхода муфтового исполнения

Наиме- нование клапана	DN	G, дюйм	Испол-нение корпуса	Диапа-зон присоед. давле-ния, МПа	Размеры, мм						Потреб. мощ-ность, Вт, не более*	Масса, кг	Коэф. сопр.	Рис.
Наиме- нование клапана	DN	G, дюйм	Испол-нение корпуса	Диапа-зон присоед. давле-ния, МПа	L	L1	B	B1	Н	А	Потреб. мощ-ность, Вт, не более*	Масса, кг	Коэф. сопр.	Рис.
ВН½ДВ-0,2К	15	½	Тип 1 (корпус DN 25)	0…0,02	234	237	102	105	237	131	25/12,5	5,8 (9,1)**	3,7	1
ВН½ДВ-1К	15	½		0…0,1	234	237	102	105	237	131	25/12,5	5,8 (9,1)**	3,7	1
ВН¾ДВ-0,2К	20	¾		0…0,02	234	237	102	105	237	131	25/12,5	5,8 (9,1)**	5,9	1
ВН¾ДВ-1К	20	¾		0…0,1	234	237	102	105	237	131	25/12,5	5,8 (9,1)**	5,9	1
ВН1ДВ-0,2К	25	1		0…0,02	234	237	102	105	237	131	25/12,5	5,8 (9,1)**	12,5	1
ВН1ДВ-1К	25	1		0…0,1	234	237	102	105	237	131	25/12,5	5,8 (9,1)**	12,5	1
ВН1¼ДВ-0,2К	32	1¼		0…0,02	234	237	102	105	237	131	25/12,5	5,8 (9,1)**	28,6	1
ВН1¼ДВ-1К	32	1¼		0…0,1	234	237	102	105	237	131	25/12,5	5,8 (9,1)**	28,6	1
ВН1¼ДВ-0,2К	32	1¼	Тип 2 (корпус DN 32)	0…0,02	291	262	114	105	291	162	25/12,5	8,1 (9,7)**	10,2	2
ВН1½ДВ-0,2К	40	1½	Тип 2 (корпус DN 32)	0…0,02	291	262	114	105	291	162	25/12,5	8,1 (9,7)**	14,5	2
ВН1½ДВ-0,2К	40	1½	Тип 3 (корпус DN 50)	0…0,02	336	286	143	105	308	170	25/12,5	12,3 (15,6)**	12,8	2
ВН2ДВ-0,2К	50	2	Тип 3 (корпус DN 50)	0…0,02	336	286	143	105	308	170	25/12,5	12,3 (15,6)**	16,6	2

* Для одной электромагнитной катушки

** Для взрывозащищенного исполнения двойного клапана

_______________________________________________________________________________

Клапаны электромагнитные двойные трехпозиционные

с ручным регулятором расхода фланцевого исполнения

Наименование

клапана

Испол-нение корпу-са

Диапа-зон

давле-ния,

МПа

Размеры, мм

Потреб.

мощ-ность,

Вт, не более*

Масса, кг

Коэф.

сопр.

Рис.

ВН1ДВ-0,2К фл.

Тип 1 (корпус DN 25)

0…0,02

180

237

105

237

131

25/12,5

4,8 (8,1)**

11,2

ВН1ДВ-1К фл.

0…0,1

180

237

105

237

131

25/12,5

4,8 (8,1)**

11,2

ВН1¼ДВ-0,2К фл.

Тип 2 (корпус DN 32)

0…0,02

225

262

109

105

291

162

M10

25/12,5

7,1 (8,7)**

13,1

ВН1½ДВ-0,2К фл.

0…0,02

225

278

109

105

291

162

Раздел 08. Клапаны электромагнитные алюминиевые двойные

Опросный лист на КЛАПАНЫ ЭЛЕКТРОМАГНИТНЫЕ

Структура обозначения

В — обозначение серии;
Исходное состояние:
Н — нормально закрытый
Присоединительный размер, дюймы
Исполнение клапана:
Д — двойной двухпозиционный
ДВ — двойной трехпозиционный
ДТ — двойной двухпозиционный с медленным открытием
ДМ — двойной двухпозиционный с электроприводом регулятора расхода газа
Номинал рабочего давления:
0,2 — 0,2 бар
1 — 1 бар
2 — 2 бар
3 — 3 бар
4 — 4 бар
6 — 6 бар
Дополнительные устройства или исполнение корпуса клапана:
К — наличие регулятора потока, ручного
П — наличие датчика положения, (открыт-закрыт) клапана;
Е — взрывозащищенное исполнение клапана
Напряжение питания:
220 В, 110 В, 24В переменного тока;
220 В, 110 В, 24 В постоянного тока
Частота тока (50 Гц — только для исполнений на переменный ток)
Климатическое исполнение:
У3.1 — (-30…+40°С);
У2 — (-45…+40°С);
УХЛ2 — (-60…+40°С);
УХЛ1 — (-60…+40°С) — только для взрывозащищенного исполнения клапана;
Номер технических условий: ТУ РБ 05708554.021-96
По типу присоединения к трубопроводу клапаны изготавливаются:
муфтовые — от DN 15 до DN 50;
фланцевые — от DN 15 до DN 50.

Состав: два последовательно расположенных затвора (быстрое открытие/ закрытие). На втором затворе установлено две катушки, позволяющие реализовать режим “большой / малый огонь”

Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ

Климатическое исполнение:
У3.1 (-30...+60 ОС);
У2 (-45...+60 ОС);
УХЛ2 (-60...+60 ОС);
УХЛ1 (-60...+60 ОС) - только для взрывозащищенного исполнения.

Время открытия/ закрытия: не более 1 с

Степень защиты:
общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.

Частота включений, 1/час, не более: 1000 срабатываний.
Полный ресурс, не менее: 1 000 000 включений.
Монтажное положение: на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка “А” направлена вниз.

Потребляемая мощность, Вт
Напряжение питания, В Потребляемый ток, мА, не более
25 / 12,5 220 150
25 110 300
24 1300

Данные двойные клапаны имеют ручной регулятор расхода, располагающийся между затворами. Поворачивая вал регулятора против часовой стрелки можно увеличить количество проходящего через клапан газа. При вращении по часовой стрелке количество проходящего газа уменьшается.

В случае заказа электромагнитного газового двойного клапана во взрывозащищенном исполнении (2Еx mc II T4 Gc X / II Gb c T4) - в конце обозначения необходимо добавить букву «E». Пример обозначения: ВН2ДВ-0,2КЕ фл. исполнение: тип 3 (корпус DN 50).

Фланцевые, муфтовые DN 15-50, трехпозиционные, с ручным регулятором расхода

Производитель: Термобрест
Модель: Фла, муф DN 15-50, трехпозиционные, с руч регулятором расхода
