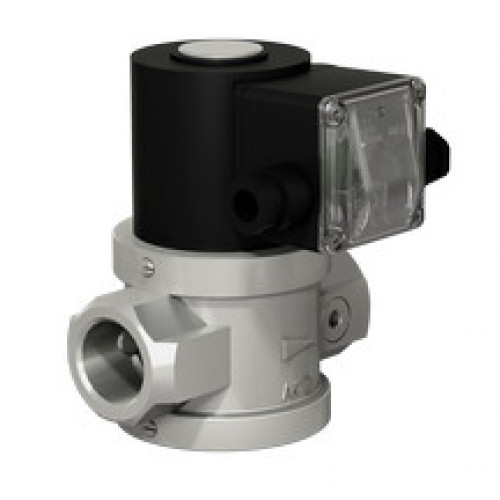

Клапаны муфтовые DN 15-25 для жидких сред

Габаритные и присоединительные размеры клапанов муфтовых DN 15-25 для жидких сред

Наименование клапана	DN	G, дюйм	Размеры, мм						Масса, кг	Коэффициент сопротивления
Наименование клапана	DN	G, дюйм	L	L1	B	DK	H	A	Масса, кг	Коэффициент сопротивления
ВН½С-4	15	½	91	18	73	80	131	31,5	2,6 (3,3)*	10,1
ВН¾С-4	20	¾	91	18	73	80	131	31,5	2,6 (3,3)*	22,5
ВН1С-4	25	1	105	21	80	80	138	35	2,8 (3,5)*	51,1

*Для взрывозащищенного исполнения

В случае заказа клапана во взрывозащищенном исполнении (2Ex mc II T4 Gc Х / II Gb c T4) - в конце обозначения необходимо добавить букву «E». Пример обозначения: ВН1 /2С-4Е ст.

Раздел 04. Клапаны электромагнитные алюминиевые двухпозиционные для жидких сред

Опросный лист на КЛАПАНЫ ЭЛЕКТРОМАГНИТНЫЕ

СТРУКТУРА ОБОЗНАЧЕНИЯ

В — обозначение серии;
Исходное состояние:
Н — нормально закрытый
Ф — нормально открытый
Присоединительный размер, дюймы
Исполнение клапана:
Н — двухпозиционный
С — для жидких сред
М — с электроприводом регулятора потока газа
Т — с медленным открытием
Р — двухпозиционный с ручным взводом электрического типа
Рм — двухпозиционный с ручным взводом механического типа
Номинал рабочего давления:
0,2 — 0,2 бар
0,5 — 0,5 бар
1 — 1 бар
2 — 2 бар
3 — 3 бар
4 — 4 бар
6 — 6 бар
Дополнительные устройства или исполнение корпуса клапана:
К — наличие регулятора потока, ручного
П — наличие датчика положения, (открыт-закрыт) клапана;
Е — взрывозащищенное исполнение клапана;
У — угловое исполнение корпуса клапана;

Дополнительно необходимо указывать:
- ст. — для стального исполнения корпуса клапанов;
- ч. — для чугунного исполнения корпуса клапанов;
- фл. — для фланцевого присоединения клапанов DN 15, 20, 25, 32, 40 и 50.
Напряжение питания:
220 В, 110 В, 24 В переменного тока;
220 В, 110 В, 24 В постоянного тока
Частота тока (50 Гц — только для исполнений на переменный ток)
Климатическое исполнение:
У3.1 — (-30…+60°С);
У2 — (-45…+60°С);
УХЛ2 — (-60…+60°С);
УХЛ1 — (-60…+60°С) — только для взрывозащищенного исполнения клапана;
Номер технических условий: ТУ РБ 05708554.021-96
По типу присоединения к трубопроводу клапаны изготавливаются:
муфтовые — от DN 15 до DN 50;
фланцевые — от DN 15 до DN 300.
По умолчанию клапаны изготавливаются с присоединительными фланцами PN6.
Клапаны номинальными диаметрами DN 32...200 могут быть изготовлены с присоединительными фланцами PN16.
Температура рабочей среды: –60...+70 °C.
По специальному заказу возможно исполнение с температурой рабочей среды –45...+120 °C.
Для клапанов с датчиками положения по специальному заказу возможно исполнение с температурой рабочей среды –45...+90 °C (верхний предел ограничен допустимым пределом эксплуатации датчика положения).
Клапаны выпускаются в энергосберегающем исполнении. В состав клапанов входит управляющая плата, обеспечивающая снижение потребляемой мощности до 50% от первоначальной через 10 с. после включения.

Клапаны электромагнитные для жидких сред предназначены для использования в системах дистанционного управления потоками различных жидких сред в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.

МАТЕРИАЛ КОРПУСА:

Алюминиевые сплавы АК12ОЧ, АК12ПЧ.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

У3.1 (-30...+60 °C);
У2 (-45...+60 °C);
УХЛ2 (-60...+60 °С);
УХЛ1 (-60...+60 °C) – только для взрывозащищенного исполнения.

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

4 бар (0,4 МПа).

ХАРАКТЕРИСТИКА РАБОЧЕЙ СРЕДЫ:

Неагрессивные жидкости вязкостью 40.10-6м2/с.

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

От 5°C выше точки замерзания жидкости до + 90°C.

СТЕПЕНЬ ЗАЩИТЫ:

общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.

ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:

1 000 000.

ЧАСТОТА ВКЛЮЧЕНИЙ, 1/ЧАС, НЕ БОЛЕЕ:

500.

ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ ЭЛЕКТРОМАГНИТНОЙ КАТУШКИ В НАГРЕТОМ СОСТОЯНИИ, НЕ БОЛЕЕ:

в момент открытия клапана - 35 Вт;
в режиме энергосбережения - 17,5 Вт.

ПОТРЕБЛЯЕМЫЙ ТОК ЭЛЕКТРОМАГНИТНОЙ КАТУШКИ В МОМЕНТ ОТКРЫТИЯ КЛАПАНА, НЕ БОЛЕЕ:

для исполнения 220 В - 190 мА;
для исполнения 110 В - 380 мА;
для исполнения 24 В – 1 700 мА.

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

на горизонтальных или вертикальных трубопроводах, за исключением, когда электромагнитная катушка направлена вниз.

ДОПОЛНИТЕЛЬНО:

По умолчанию клапаны с напряжением питания электромагнитной катушки 220 В переменного тока выпускаются в энергосберегающем исполнении. В состав клапана входит управляющая плата, обеспечивающая снижение потребляемой мощности до 50% от первоначальной через 10 с. после включения;
Все клапаны могут изготавливаться во взрывозащищенном исполнении. В таком случае к обозначению клапана добавляется буква «Е». Пример обозначения: ВН1С-4Е.

Муфтовые DN 15-25, для жидких сред

Производитель: Термобрест
Модель: Муфтовые DN 15-25, для жидких сред

23.00₽

Количество

Минимальное количество для заказа: 2
