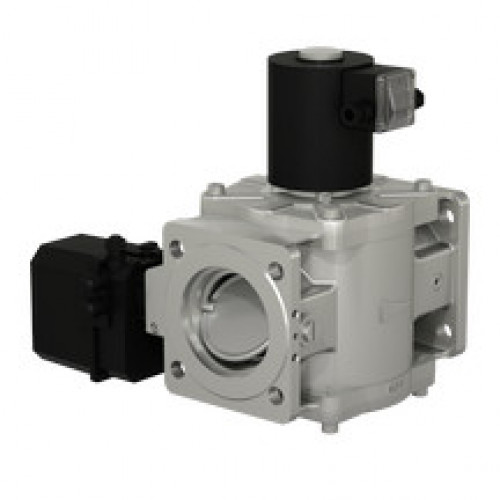

Клапаны фланцевые стальные на DN 40-125, с электроприводом регулятора расхода (привод LM24A-SR, SM24A-SR)
Габаритные и присоединительные размеры клапанов фланцевых стальных на DN 40-125, с электроприводом регулятора расхода (привода LM24A-SR, SM24A-SR)
Наиме- нование клапана | DN | Соед., дюйм | Диапаз. присоед. давл-я, МПа | Размеры, мм | Потребл. мощн., Вт, не более** | Мас-са, кг | Коэф. сопр.* | |||||||
| L | B | DK | H | A | D | d | n | |||||||
| Используемый электропривод Belimo (Швейцария) LM24A-SR, SM24A-SR | ||||||||||||||
| ВН1½М-1К ст. фл. (LM24A-SR) | 40 | 1½ | 0…0,1 | 210 | 160 | 65 | 285 | 145 | 100 | 14 | 4 | 25/12,5 | 11,3 | 8,0 |
| ВН1½М-2K ст. фл. (LM24A-SR) | 40 | 1½ | 0…0,2 | 210 | 160 | 80 | 285 | 145 | 100 | 14 | 4 | 25/12,5 | 11,9 | 8,0 |
| ВН1½М-3К ст. фл. (LM24A-SR) | 40 | 1½ | 0…0,3 | 210 | 160 | 80 | 285 | 145 | 100 | 14 | 4 | 35/17,5 | 11,9 | 8,0 |
| ВН2М-1К ст. фл. (LM24A-SR) | 50 | 2 | 0…0,1 | 240 | 155 | 65 | 306 | 157 | 110 | 14 | 4 | 25/12,5 | 13,7 | 9,0 |
| ВН2М-2К ст. фл. (LM24A-SR) | 50 | 2 | 0…0,2 | 240 | 155 | 80 | 306 | 157 | 110 | 14 | 4 | 25/12,5 | 14,3 | 9,0 |
| ВН2М-3К ст. фл. (LM24A-SR) | 50 | 2 | 0…0,3 | 240 | 155 | 80 | 306 | 157 | 110 | 14 | 4 | 35/17,5 | 14,3 | 9,0 |
| ВН2½М-1К ст. (LM24A-SR) | 65 | 2½ | 0...0,1 | 270 | 200 | 80 | 370 | 174 | 130 | 14 | 4 | 55/27,5 | 19,7 | 10,6 |
| ВН2½М-3К ст. (LM24A-SR) | 65 | 2½ | 0...0,3 | 270 | 200 | 80 | 385 | 174 | 130 | 14 | 4 | 65/32,5 | 20,2 | 106 |
| ВН3М-1К ст. (LM24A-SR) | 80 | 3 | 0...0,1 | 310 | 230 | 80 | 407 | 180 | 150 | 18 | 4 | 65/32,5 | 27,9 | 11,0 |
| ВН3М-3К ст. (LM24A-SR) | 80 | 3 | 0...0,3 | 310 | 230 | 100 | 412 | 180 | 150 | 18 | 4 | 90/45 | 30,3 | 11,0 |
| ВН4М-1К ст. (LM24A-SR) | 100 | 4 | 0...0,1 | 350 | 260 | 80 | 429 | 193 | 170 | 18 | 4 | 65/32,5 | 34,2 | 12,5 |
| ВН4М-3К ст. (LM24A-SR) | 100 | 4 | 0...0,3 | 350 | 260 | 100 | 434 | 193 | 170 | 18 | 4 | 90/45 | 36,6 | 12,5 |
| ВН5М-1К ст. (SM24A-SR) | 125 | 5 | 0...0,1 | 400 | 305 | 100 | 545 | 240 | 200 | 18 | 8 | 110/55 | 58 | 14,5 |
| ВН5М-3К ст. (SM24A-SR) | 125 | 5 | 0...0,3 | 400 | 305 | 100 | 545 | 240 | 200 | 18 | 8 | 110/55 | 58 | 14,5 |
* Коэффициент сопротивления указан при полностью открытой регулирующей заслонке.
** Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.
Для клапанов в стальном корпусе необходимо обязательно указывать материал корпуса: сталь.
Пример обозначения клапана двухпозиционного фланцевого с электромеханическим регулятором расхода (пропорциональное регулирование) номинальным диаметром DN 100 (4 дюйма), материал корпуса - сталь, на рабочее давление 0,1 МПа; напряжение питания клапана 220 В, 50 Гц; привод LM24A-SR:
Клапан ВН4М-1К ст., 220 В, 50 Гц (электропривод LM24A-SR).
СТРУКТУРА ОБОЗНАЧЕНИЯ
- В — обозначение серии;
- Исходное состояние:
Н — нормально закрытый
Ф — нормально открытый - Присоединительный размер, дюймы
- Исполнение клапана:
Н — двухпозиционный
С — для жидких сред
М — с электроприводом регулятора потока газа
Т — с медленным открытием
Р — двухпозиционный с ручным взводом электрического типа
Рм — двухпозиционный с ручным взводом механического типа - Номинал рабочего давления:
0,2 — 0,2 бар
0,5 — 0,5 бар
1 — 1 бар
2 — 2 бар
3 — 3 бар
4 — 4 бар
6 — 6 бар - Дополнительные устройства или исполнение корпуса клапана:
К — наличие регулятора потока, ручного
П — наличие датчика положения, (открыт-закрыт) клапана;
Е — взрывозащищенное исполнение клапана;
У — угловое исполнение корпуса клапана;
Дополнительно необходимо указывать:
- ст. — для стального исполнения корпуса клапанов;
- ч. — для чугунного исполнения корпуса клапанов;
- фл. — для фланцевого присоединения клапанов DN 15, 20, 25, 32, 40 и 50. - Напряжение питания:
220 В, 110 В, 24 В переменного тока;
220 В, 110 В, 24 В постоянного тока - Частота тока (50 Гц — только для исполнений на переменный ток)
- Климатическое исполнение:
У3.1 — (-30…+60°С);
У2 — (-45…+60°С);
УХЛ2 — (-60…+60°С);
УХЛ1 — (-60…+60°С) — только для взрывозащищенного исполнения клапана; - Номер технических условий: ТУ РБ 05708554.021-96
- По типу присоединения к трубопроводу клапаны изготавливаются:
муфтовые — от DN 15 до DN 50;
фланцевые — от DN 15 до DN 300.
- По умолчанию клапаны изготавливаются с присоединительными фланцами PN6.
Клапаны номинальными диаметрами DN 32...200 могут быть изготовлены с присоединительными фланцами PN16.
- Температура рабочей среды: –60...+70 °C.
По специальному заказу возможно исполнение с температурой рабочей среды –45...+120 °C.
Для клапанов с датчиками положения по специальному заказу возможно исполнение с температурой рабочей среды –45...+90 °C (верхний предел ограничен допустимым пределом эксплуатации датчика положения).
- Клапаны выпускаются в энергосберегающем исполнении. В состав клапанов входит управляющая плата, обеспечивающая снижение потребляемой мощности до 50% от первоначальной через 10 с. после включения.
Фланцевые DN 40-125, стальные, с электроприводом регулятора расхода (привода LM24A-SR, SM24A-SR)
- Производитель: Термобрест
- Модель: Фл DN 40-125, ст, с эл-прив рег расх (LM24A-SR, SM24A-SR)
-
