Наименование	Значение
Установочный диаметр	22 мм
Толщина стенки шкафа	1...6 мм
Температурный диапазон	Эксплуатация: от -25 °C до +70 °С Хранение: от -40 °C до +70 °C
Влажность	до 90 %, без образования конденсата
Степень защиты по ГОСТ ГОСТ 14254 фронтальной стороны в смонтированном положении (с лицевой стороны)	IP54
Степень защиты со стороны контактов	IP20
Номинальный ток термической стойкости (I_th)	4 А
Номинальное напряжение изоляции (U_i)	400 В
Механическая износостойкость:
кнопки кнопки с подсветкой и переключатели	8х100000 циклов 2x100000 циклов
Размер и тип подключаемых проводов:
минимальные значения максимальные значения	1 × 0,34 мм² (28 AWG) без кабельного наконечника 2 × 1,5 мм² (16 AWG) без кабельного наконечника
Ремонтопригодность	Неремонтопригодны
Момент затяжки винтового зажима контактов	0,8/1,2 Н ∙ м (номинальный/ максимальный)
Материал корпуса	Полиамид PA 66
Материал контактов	Оксид серебра и кадмия Ag2CdO2 (Ag -0,2 mm)
Срок службы при номинальном напряжении и температуре окружающей среды 25°C	50 000 ч

Чертежи и 3D модели

3D модель MTB7-EW45611	Скачать
2D модель MTB7-EW45611	Скачать

Артикул	MTB7-EW45611
Размеры групповой упаковки, мм	156×85×91
Размеры транспортной упаковки, мм	440×335×200
Объем индивидуальной упаковки, м3	0,0001088
Объем групповой упаковки, м3	0,00120666
Объем транспортной упаковки, м3	0,02948
Вес единицы (нетто), г	25,6
Штрихкод EAN13	4610095721801

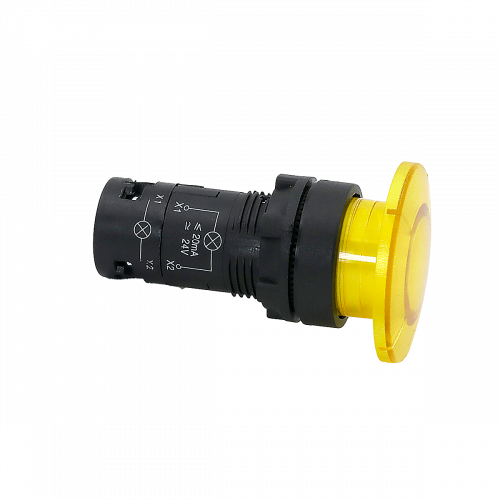

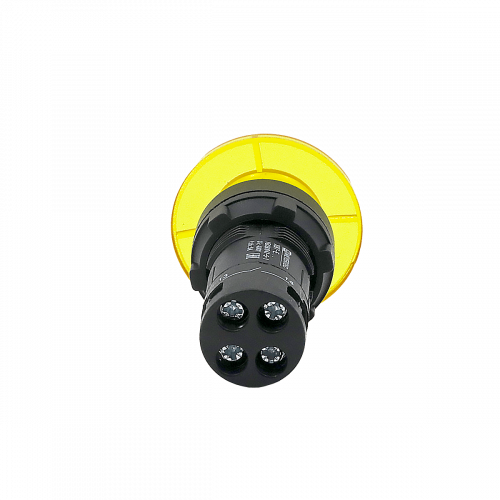

Кнопки (переключатели) MTB7-EW45611 предназначены для управления электромагнитными контакторами, пускателями, реле и другими вторичными цепями. Кнопки выполнены в пластиковом корпусе – моноблоке.

Широкий ассортимент кнопок и переключателей серии MTB7 различных модификаций, позволяет эффективно решать любые задачи в шкафах автоматики, распределительных щитах, кнопочных постах и панелях управления.

Преимущества

Степень защиты IP54.
Компактный корпус - моноблок.
Легкость монтажа - фиксация при помощи одной контргайки.
Рекомендованы для совместного использования с корпусами кнопочных постов серии MTB2-PE IP54.

MTB7-EW45611

Производитель: MEYERTEC
Модель: MTB7-EW45611
