ВБОЭК401200Р16
| Характеристика | Значение |
|---|---|
| Тип | Световой барьер безопасности |
| Наименование | ВБО-ЭК40-1200Р-16 |
| Состав комплекта | Излучатель ВБО-ЭК40-1200Р-9100-У / Приёмник ВБО-ЭК40-1200Р-9183-С |
| Материал корпуса | Алюминиевый сплав |
| Функция защиты | Защита тела |
| Количество лучей | 30 |
| Разрешение, мм | 40 |
| Схема выхода | PNP/NPN |
| Время срабатывания, мс | 50 |
| Высота контролируемой зоны, мм | 1200 |
| Зона чувствительности | 1-16 м |
| Функция выхода | НО/НЗ |
| Угол апертуры | +/-5° |
| Минимальная высота объекта воздействия, мм | 45 |
| Рабочее напряжение, В | 10-30 DC |
| Вид подключения | Разъем M12 × 1 |
| Синхронизация | Оптическая |
| Температура окружающей среды | -25…+70 °С |
| Источник излучения | Светодиод |
| Вид излучения | Невидимый инфракрасный |
| Длина волны, нм | 880 |
| Максимальный ток коммутационного элемента, мА | 500 |
| Защита коммутационного элемента | Тактовая |
| Посторонняя засветка, до Лк | 5000 |
| Индикация состояния | Светодиод, красный |
| Защита поверхности | Порошковое покрытие |
| Материал переднего стекла | Поликарбонат |
| Степень защиты корпуса | IP67 |
| Габаритный размер, мм | 41 x 41/ L = 1304 |
| Максимальная масса изделия, кг | 3 |
| Примечание | Соединитель с разъёмом в комплект поставки не входит |
Световые барьеры безопасности
Серия ВБО-ЭК (область применения)
Паспорт серия ВБО-ЭК
Сертификат соответствия ТР ТС 004/2011 | ТР ТС 020/2011
Сертификат функциональной безопасности уровня SIL2
CAD модель
Сертификат соответствия ТР ТС 004/2011 | ТР ТС 020/2011
Сертификат функциональной безопасности уровня SIL2
CAD модель

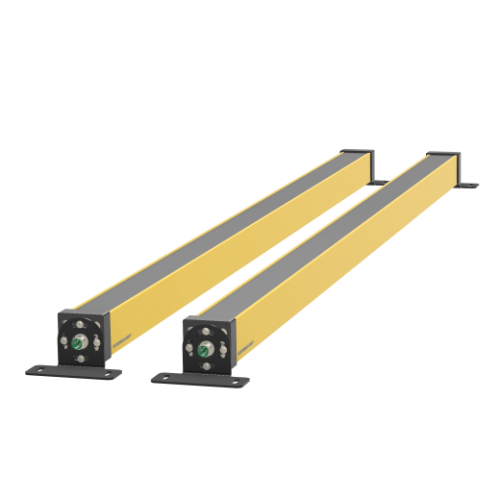

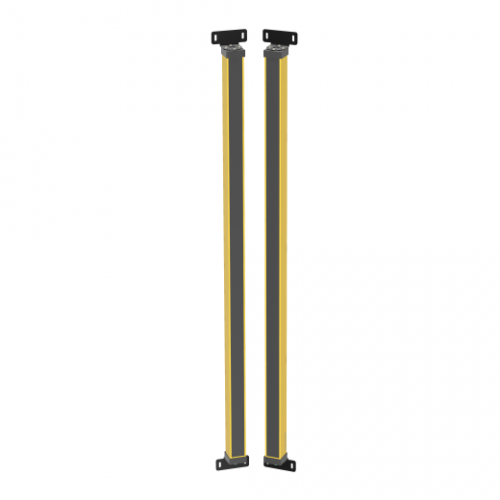

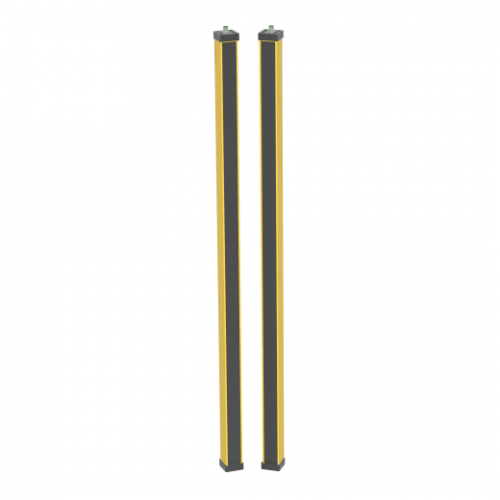

Световой барьер (фотобарьер) ВБО-ЭК40-1200Р-16
Основное назначение
Световой барьер (фотобарьер) применяется там, где необходимо обеспечить остановку оборудования при обнаружении несанкционированного доступа в опасную зону, в системах контроля доступа, в автоматизированных процессах в качестве защиты персонала, а также в системах автоматизированного контроля и управления технологическими процессами.
Состав комплекта
Излучатель ВБО-ЭК40-1200Р-9100-У / Приёмник ВБО-ЭК40-1200Р-9183-С.
Отличительные особенности

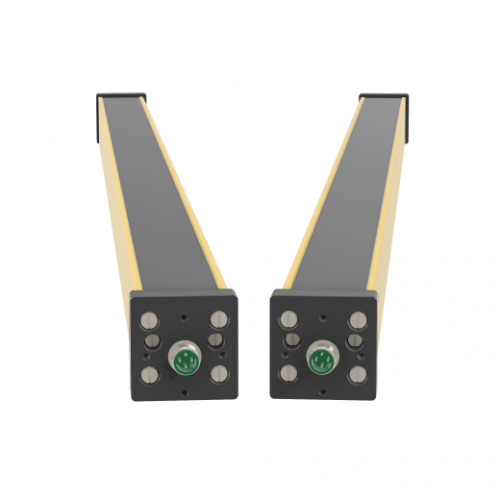

Способ подключения разъем M12×1.
Тактовая защита коммутационного элемента обеспечивает высокую надежность оптического барьера в тяжелых условиях эксплуатации.
Компактный алюминиевый корпус с порошковым покрытием.
Световой барьер ВБО-ЭК40-1200Р-16 соответствует уровню полноты безопасности УПБ 2 (SIL 2)
Ключевые характеристики
- Зона чувствительности 1 - 16 м.
- Минимальная высота объекта воздействия 45 мм.
- Высота контролируемой зоны 1200 мм.
- Шаг лучей 40 мм.
- Рабочее напряжение 10-30 В DC.
- Схема выхода PNP/NPN.
- Функция выхода НО/НЗ.
- Степень защиты корпуса IP67.
- Рабочая температура от -25…+70 °С.
- Габаритные размеры 41 x 41/ L = 1304 мм.
Световой барьер ВБО-ЭК40-1200Р-16
- Производитель: Сенсор
- Модель: Световой барьер ВБО-ЭК40-1200Р-16
-
0.00₽
