Штуцеры с врезным конусом (ШВ) предназначены для установки на месте эксплуатации, а также для регулирования глубины погружения термоэлектрических преобразователей и термопреобразователей сопротивления в зоне измерения температуры.

Технические характеристики

Одноразовое использование.
Уплотнение «металл в металл», врезной металлический конус.
Материал: нержавейка AISI 304.
Максимальная рабочая температура: +600 °С.
Максимальное рабочее давление 6,3 МПа.

Чертеж штуцера с врезным конусом

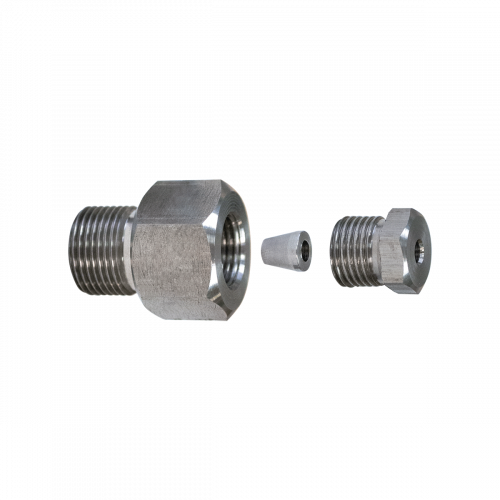

Конструктивное исполнение штуцеров

Исполнение	L1, mm	L2, mm	M	d, mm	S1	S2
ШВ М8×1.4,5	37	8	М8×1	4,6	S22	S17
ШВ М8×1.3	37	8	М8×1	3,3	S22	S17
ШВ М10×1.4,5	39	10	М10×1	4,6	S22	S17
ШВ М10×1.3	39	10	М10×1	3,3	S22	S17
ШВ М10×1,5.4,5	39	10	М10×1,5	4,6	S22	S17
ШВ М10×1,5.3	39	10	М10×1,5	3,3	S22	S17
ШВ М12×1,5.4,5	41	12	М12×1,5	4,6	S22	S17
ШВ М12×1,5.3	41	12	М12×1,5	3,3	S22	S17
ШВ М16×1,5.4,5	42	12	М16×1,5	4,6	S22	S17
ШВ М16×1,5.3	41	12	М16×1,5	3,3	S22	S17
ШВ М20×1,5.4,5	47	16	М20×1,5	4,6	S27	S17
ШВ М20×1,5.3	44	14,5	М20×1,5	3,3	S27	S17

Избыточное давление в зависимости от температуры (ГОСТ 356-80)

Номинальное давление, МПа	Рабочее давление при наибольшей температуре среды, МПа
Номинальное давление, МПа	200 °С	300 °С	400 °С	480 °С	520 °С	560 °С	600 °С
6,3	6,3	5,4	4,8	4	3,7	3,2	2,8

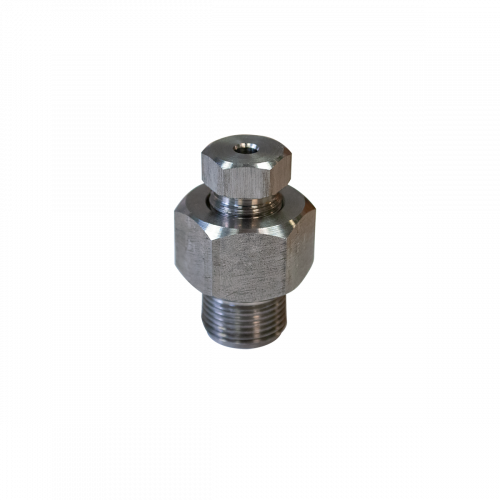

Штуцер врезной ШВ для фиксации глубины погружения датчика температуры

Производитель: ОВЕН
Модель: Штуцер врезной ШВ
