Виды используемых газов : метан, сжиженный газ, азот, воздух (сухие газы)
Резьбовые соединения : DN 20 ÷ DN 50 согласно EN 10226
Фланцевые соединения : DN 25 ÷ DN 50 согласно ГОСТ 33259-2015 (12820-80)
Максимальное рабочее давление : 0,1; 0,15; 0,25; 0,6 МПа
Температура окружающей среды : от -40 до +60°С
Резьбовые соединения : DN 20 ÷ DN 50 согласно EN 10226
Фланцевые соединения : DN 25 ÷ DN 50 согласно ГОСТ 33259-2015 (12820-80)
Максимальное рабочее давление : 0,1; 0,15; 0,25; 0,6 МПа
Температура окружающей среды : от -40 до +60°С
| Модификация | DN | Соед-ние | P.max, МПа | Диапазон настройки, кПа |
|---|---|---|---|---|
| VS01 005 | 8 | Резьба | 0.1 | 4.0 ... 9.0 |
| VS01 010 | 8 | Резьба | 0.1 | 8.0 ... 18.0 |
| VS01 020 | 8 | Резьба | 0.1 | 10.0 ... 36.0 |
| VS01 030 | 8 | Резьба | 0.1 | 28.0 ... 50.0 |
| VSL03 005 | 20 | Резьба | 0.1 | 1.6 ... 3.7 |
| VSL03 010 | 20 | Резьба | 0.1 | 3.0 ... 11.0 |
| VSL03 020 | 20 | Резьба | 0.1 | 10.0 ... 16.0 |
| VSL03 030 | 20 | Резьба | 0.1 | 14.0 ... 21.5 |
| VSL03 040 | 20 | Резьба | 0.1 | 21.5 ... 50.0 |
| VSL030022 010 | 20 | Резьба | 0.25 | 20.0 ... 100.0 |
| VSL030022 020 | 20 | Резьба | 0.25 | 70.0 ... 210.0 |
| VS030000 | 20 | Резьба | 0.6 | 30.0 ... 600.0 |
| VSL04 005 | 25 | Резьба | 0.1 | 1.6 ... 3.7 |
| VSL04 010 | 25 | Резьба | 0.1 | 3.0 ... 11.0 |
| VSL04 020 | 25 | Резьба | 0.1 | 10.0 ... 16.0 |
| VSL04 030 | 25 | Резьба | 0.1 | 14.0 ... 21.5 |
| VSL04 040 | 25 | Резьба | 0.1 | 21.5 ... 50.0 |
| VS040000 | 25 | Резьба | 0.6 | 30.0 ... 600.0 |
| VSL040022 010 | 25 | Резьба | 0.25 | 20.0 ... 100.0 |
| VSL040022 020 | 25 | Резьба | 0.25 | 70.0 ... 210.0 |
| VSL25 005 | 25 | Фланец | 0.1 | 1.6 ... 3.7 |
| VSL25 010 | 25 | Фланец | 0.1 | 3.0 ... 11.0 |
| VSL25 020 | 25 | Фланец | 0.1 | 10.0 ... 16.0 |
| VSL25 030 | 25 | Фланец | 0.1 | 14.0 ... 21.5 |
| VSL25 040 | 25 | Фланец | 0.1 | 21.5 ... 50.0 |
| VS250000 | 25 | Фланец | 0.6 | 30.0 ... 600.0 |
| VSL250022 010 | 25 | Фланец | 0.25 | 20.0 ... 100.0 |
| VSL250022 020 | 25 | Фланец | 0.25 | 70.0 ... 210.0 |
| VSL05 010 | 32 | Резьба | 0.1 | 3.0 ... 11.0 |
| VSL05 020 | 32 | Резьба | 0.1 | 10.0 ... 17.0 |
| VSL050022 010 | 32 | Резьба | 0.25 | 16.0 ... 30.0 |
| VSL050022 020 | 32 | Резьба | 0.25 | 26.0 ... 50.0 |
| VSL32 005 | 32 | Фланец | 0.1 | 2.0 … 5.0 |
| VSL32 010 | 32 | Фланец | 0.1 | 3.5 ... 13.5 |
| VSL32 020 | 32 | Фланец | 0.1 | 11.0 ... 20.0 |
| VSL320022 010 | 32 | Фланец | 0.25 | 20.0 ... 40.0 |
| VSL320022 020 | 32 | Фланец | 0.25 | 26.0 ... 50.0 |
| VSL06 010 | 40 | Резьба | 0.1 | 3.0 ... 11.0 |
| VSL06 020 | 40 | Резьба | 0.1 | 10.0 ... 17.0 |
| VSL060022 010 | 40 | Резьба | 0.25 | 16.0 ... 30.0 |
| VSL060022 020 | 40 | Резьба | 0.25 | 26.0 ... 50.0 |
| VSL40 005 | 40 | Фланец | 0.1 | 2.0 … 5.0 |
| VSL40 010 | 40 | Фланец | 0.1 | 3.5 ... 13.5 |
| VSL40 020 | 40 | Фланец | 0.1 | 11.0 ... 20.0 |
| VSL400022 010 | 40 | Фланец | 0.25 | 20.0 ... 40.0 |
| VSL400022 020 | 40 | Фланец | 0.25 | 32.0 ... 50.0 |
| VSL50 005 | 40 | Фланец | 0.1 | 2.0 … 5.0 |
| VSL07 005 | 50 | Резьба | 0.1 | 2.0… 5.0 |
| VSL07 010 | 50 | Резьба | 0.1 | 3.5 ... 13.5 |
| VSL07 020 | 50 | Резьба | 0.1 | 11.0 ... 20.0 |
| VSL070022 010 | 50 | Резьба | 0.25 | 20.0 ... 40.0 |
| VSL070022 020 | 50 | Резьба | 0.25 | 32.0 ... 50.0 |
| VSL50 010 | 50 | Фланец | 0.1 | 3.5 ... 13.5 |
| VSL50 020 | 50 | Фланец | 0.1 | 11.0 ... 20.0 |
| VSL500022 010 | 50 | Фланец | 0.25 | 20.0 ... 40.0 |
| VSL500022 020 | 50 | Фланец | 0.25 | 32.0 ... 50.0 |

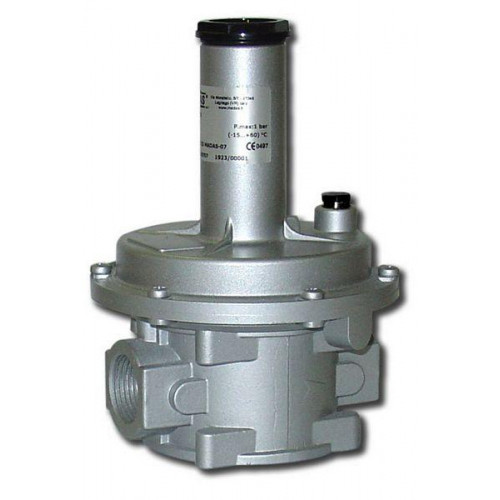

Сбросные клапаны MVS/1 предназначены для обеспечения дополнительной безопасности газовой системы для сброса пикового давления в контуре, когда после регулятора давление превышает заданную настройку. Обязательна установка данных клапанов на газопроводе, где используется регулятор, не оснащенный ПСК. Сбросные клапаны поставляются как с устройством принудительного открытия, так и без него. Клапаны MVS/1 используются на сухих неагрессивных газах, также доступна версия для биогаза и попутного нефтяного газа.
