Клапаны муфтовые стальные на DN 15-25 с ручным регулятором расхода

Эскиз клапанов муфтовых стальных на DN15-25 с ручным регулятором расхода

Габаритные и присоединительные размеры клапанов муфтовых стальных на DN 15-25 с ручным регулятором расхода

Наиме-

нование

клапана

дюйм

Диапазон

присоедин.

давления,

МПа

Размеры, мм

Потребл.

мощность,

Вт, не более**

Масса, кг

Коэф.

сопр.

ВН½Н-4К ст.

0…0,4

65 (80)*

131

31,5

25 / 12,5

2,5 (3,7)*

5,2

ВН¾Н-4К ст.

0…0,4

65 (80)*

131

31,5

25 / 12,5

2,5 (3,7)*

8,0

ВН1Н-4К ст.

0…0,4

105

65 (80)*

138

25 / 12,5

2,7 (3,9)*

11,0

*Для взрывозащищенного исполнения клапана;
** Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.

________________________________________________________

Клапаны муфтовые стальные на DN 32 с ручным регулятором расхода

Эскиз клапанов муфтовых стальных на DN 32 с ручным регулятором расхода

Габаритные и присоединительные размеры клапанов муфтовых стальных на DN 32 с ручным регулятором расхода

Наиме-

нование

клапана

дюйм

Диапазон

присоедин.

давления,

МПа

Размеры, мм

Потребл.

мощность,

Вт, не более**

Масса, кг

Коэф.

сопр.

ВН1¼Н-1К ст.

1¼

0…0,1

140

116

65 (80)*

200

25 / 12,5

5,5 (6,7)*

8,0

ВН1¼Н-3К ст.

1¼

0…0,3

140

116

200

35 / 17,5

6,2 (6,7)*

8,0

Раздел 14. Клапаны электромагнитные стальные двухпозиционные

Опросный лист на КЛАПАНЫ ЭЛЕКТРОМАГНИТНЫЕ

СТРУКТУРА ОБОЗНАЧЕНИЯ

В — обозначение серии;
Исходное состояние:
Н — нормально закрытый
Ф — нормально открытый
Присоединительный размер, дюймы
Исполнение клапана:
Н — двухпозиционный
С — для жидких сред
М — с электроприводом регулятора потока газа
Т — с медленным открытием
Р — двухпозиционный с ручным взводом электрического типа
Рм — двухпозиционный с ручным взводом механического типа
Номинал рабочего давления:
0,2 — 0,2 бар
0,5 — 0,5 бар
1 — 1 бар
2 — 2 бар
3 — 3 бар
4 — 4 бар
6 — 6 бар
Дополнительные устройства или исполнение корпуса клапана:
К — наличие регулятора потока, ручного
П — наличие датчика положения, (открыт-закрыт) клапана;
Е — взрывозащищенное исполнение клапана;
У — угловое исполнение корпуса клапана;

Дополнительно необходимо указывать:
- ст. — для стального исполнения корпуса клапанов;
- ч. — для чугунного исполнения корпуса клапанов;
- фл. — для фланцевого присоединения клапанов DN 15, 20, 25, 32, 40 и 50.
Напряжение питания:
220 В, 110 В, 24 В переменного тока;
220 В, 110 В, 24 В постоянного тока
Частота тока (50 Гц — только для исполнений на переменный ток)
Климатическое исполнение:
У3.1 — (-30…+60°С);
У2 — (-45…+60°С);
УХЛ2 — (-60…+60°С);
УХЛ1 — (-60…+60°С) — только для взрывозащищенного исполнения клапана;
Номер технических условий: ТУ РБ 05708554.021-96
По типу присоединения к трубопроводу клапаны изготавливаются:
муфтовые — от DN 15 до DN 50;
фланцевые — от DN 15 до DN 300.
По умолчанию клапаны изготавливаются с присоединительными фланцами PN6.
Клапаны номинальными диаметрами DN 32...200 могут быть изготовлены с присоединительными фланцами PN16.
Температура рабочей среды: –60...+70 °C.
По специальному заказу возможно исполнение с температурой рабочей среды –45...+120 °C.
Для клапанов с датчиками положения по специальному заказу возможно исполнение с температурой рабочей среды –45...+90 °C (верхний предел ограничен допустимым пределом эксплуатации датчика положения).
Клапаны выпускаются в энергосберегающем исполнении. В состав клапанов входит управляющая плата, обеспечивающая снижение потребляемой мощности до 50% от первоначальной через 10 с. после включения.

Клапаны электромагнитные предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.

В клапане предусмотрена возможность ручной регулировки количества пропускаемого газа. Поворачивая винт в сторону знака “+” или “-” можно увеличить или уменьшить количество проходящего через клапан газа.

МАТЕРИАЛ КОРПУСА:

Легированная сталь.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

У3.1 (-30...+60 °C);
У2 (-45...+60 °C);
УХЛ2 (-60...+60 °С);
УХЛ1 (-60...+60 °C) – только для взрывозащищенного исполнения.

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

4 бар (0,4 МПа).

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

(-60...+70 °C) – по умолчанию;
(-45...+120 °C) – по специальному заказу.

СТЕПЕНЬ ЗАЩИТЫ:

общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.

ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:

1 000 000.

ЧАСТОТА ВКЛЮЧЕНИЙ, 1/ЧАС, НЕ БОЛЕЕ:

для исполнения до 0,4 Мпа – 1000 срабатываний;
для исполнения до 0,6 Мпа – 300 срабатываний.

НАПРЯЖЕНИЕ ПИТАНИЯ, В:

220, 110, 24, 12 переменного тока;
220, 110, 24, 12 постоянного тока.

ПОТРЕБЛЯЕМЫЙ ТОК В МОМЕНТ ОТКРЫТИЯ КЛАПАНА, НЕ БОЛЕЕ:

для исполнения 220 В: 150 мА (25 Вт); 190 мА (35 Вт);
для исполнения 110 В: 300 мА (25 Вт); 380 мА (35 Вт);
для исполнения 24 В: 1300 мА (25 Вт); 1700 мА (35 Вт).

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

на горизонтальных или вертикальных трубопроводах, за исключением, когда электромагнитная катушка направлена вниз.

ДОПОЛНИТЕЛЬНО:

По умолчанию клапаны с напряжением питания электромагнитной катушки 220 В переменного тока выпускаются в энергосберегающем исполнении. В состав клапана входит управляющая плата, обеспечивающая снижение потребляемой мощности до 50% от первоначальной через 10 с. после включения;
По умолчанию клапаны изготавливаются в климатическом исполнении У3.1. При необходимости могут быть изготовлены в другом климатическом исполнении (У2, УХЛ1, УХЛ2), которое нужно указать при заказе. Пример обозначения: ВН1Н-4К, ст. УХЛ1;
Все клапаны могут комплектоваться датчиком контроля положения клапана. В таком случае к обозначению клапана добавляется буква «П». Пример обозначения: ВН1Н-6КП ст.;
Все клапаны могут изготавливаться во взрывозащищенном исполнении. В таком случае к обозначению клапана добавляется буква «Е». Пример обозначения: ВН1Н-4КЕ ст.

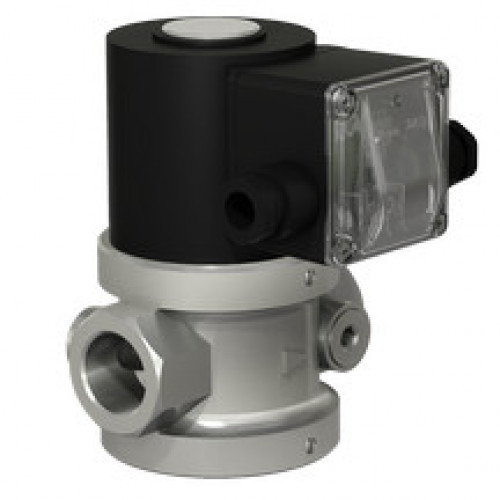

Муфтовые DN 15-32, стальные, с ручным регулятором расхода
