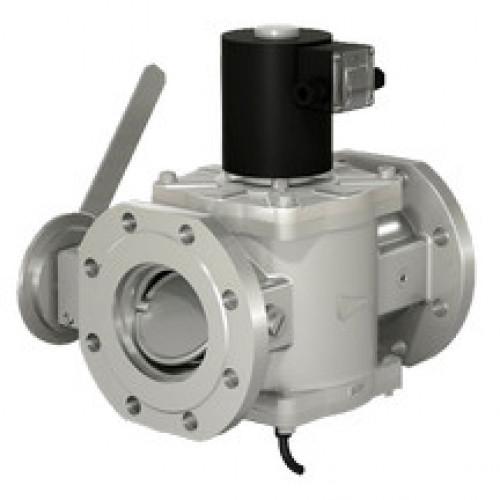

Клапаны фланцевые DN 65 – 100, с ручным регулятором расхода и датчиком положения, с присоединительными фланцами PN 16

Эскиз Эскиз клапанов фланцевых DN 65-100, с ручным регулятором расхода и датчиком положения, с присоединительными фланцами PN16

Габаритные и присоединительные размеры клапанов фланцевых DN 65 – 100, с ручным регулятором расхода и датчиком положения, с присоединительными фланцами PN 16

Наименование клапана	DN	Соед., дюйм	Диапа-зон давл-я, МПа	Размеры, мм									n	Потреб. мощн., Вт, не более**	Масса, кг	К-т сопр.
Наименование клапана	DN	Соед., дюйм	Диапа-зон давл-я, МПа	L	L1	B	B1	DK	H	A	D	d	n	Потреб. мощн., Вт, не более**	Масса, кг	К-т сопр.
ВН2½Н-0,5КП PN16	65	2½	0...0,05	287	260	238	145	80	284	102	145	18	4	40/20	9,5 (9,8)*	9,4
ВН2½Н-1КП PN 16	65	2½	0...0,1	287	260	238	145	80	299	102	145	18	4	55/27,5	10,0 (10,3)*	9,4
ВН2½Н-3КП PN 16	65	2½	0...0,3	287	260	238	145	80	314	102	145	18	4	65/32,5	10,3 (10,6)*	9,4
ВН2½Н-6КП PN 16	65	2½	0...0,6	287	260	238	145	80	314	102	145	18	4	65/32,5	11,3 (11,6)*	9,4
ВН3Н-0,5КП PN 16	80	3	0...0,05	318	290	250	150	80	326	124	160	18	8	55/27,5	11,2 (11,5)*	9,3
ВН3Н-1КП PN 16	80	3	0...0,1	318	290	250	150	80	341	124	160	18	8	65/32,5	11,6 (11,9)*	9,3
ВН3Н-3КП PN 16	80	3	0...0,3	318	290	250	150	100	346	124	160	18	8	90/45	13,9 (14,2)*	9,3
ВН3Н-6КП PN 16	80	3	0...0,6	318	290	250	150	100	350	124	160	18	8	90/45	15,9 (16,2)*	9,3
ВН4Н-0,5КП PN 16	100	4	0...0,05	342	314	270	160	80	348	136	180	18	8	55/27,5	13,3 (13,6)*	10,9
ВН4Н-1КП PN 16	100	4	0...0,1	342	314	270	160	80	363	136	180	18	8	65/32,5	13,6 (13,9)*	10,9
ВН4Н-3КП PN 16	100	4	0...0,3	342	314	270	160	100	368	136	180	18	8	90/45	15,6 (16,2)*	10,9
ВН4Н-6КП PN 16	100	4	0...0,6	342	314	270	160	100	375	136	180	18	8	90/45	17,9 (18,2)*	10,9

* Для взрывозащищенного исполнения клапана;

** Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.

Раздел 01. Клапаны электромагнитные алюминиевые двухпозиционные

Опросный лист на КЛАПАНЫ ЭЛЕКТРОМАГНИТНЫЕ

СТРУКТУРА ОБОЗНАЧЕНИЯ

В — обозначение серии;
Исходное состояние:
Н — нормально закрытый
Ф — нормально открытый
Присоединительный размер, дюймы
Исполнение клапана:
Н — двухпозиционный
С — для жидких сред
М — с электроприводом регулятора потока газа
Т — с медленным открытием
Р — двухпозиционный с ручным взводом электрического типа
Рм — двухпозиционный с ручным взводом механического типа
Номинал рабочего давления:
0,2 — 0,2 бар
0,5 — 0,5 бар
1 — 1 бар
2 — 2 бар
3 — 3 бар
4 — 4 бар
6 — 6 бар
Дополнительные устройства или исполнение корпуса клапана:
К — наличие регулятора потока, ручного
П — наличие датчика положения, (открыт-закрыт) клапана;
Е — взрывозащищенное исполнение клапана;
У — угловое исполнение корпуса клапана;

Дополнительно необходимо указывать:
- ст. — для стального исполнения корпуса клапанов;
- ч. — для чугунного исполнения корпуса клапанов;
- фл. — для фланцевого присоединения клапанов DN 15, 20, 25, 32, 40 и 50.
Напряжение питания:
220 В, 110 В, 24 В переменного тока;
220 В, 110 В, 24 В постоянного тока
Частота тока (50 Гц — только для исполнений на переменный ток)
Климатическое исполнение:
У3.1 — (-30…+60°С);
У2 — (-45…+60°С);
УХЛ2 — (-60…+60°С);
УХЛ1 — (-60…+60°С) — только для взрывозащищенного исполнения клапана;
Номер технических условий: ТУ РБ 05708554.021-96

По типу присоединения к трубопроводу клапаны изготавливаются:
муфтовые — от DN 15 до DN 50;
фланцевые — от DN 15 до DN 300.

По умолчанию клапаны изготавливаются с присоединительными фланцами PN6.
Клапаны номинальными диаметрами DN 32...200 могут быть изготовлены с присоединительными фланцами PN16.

Температура рабочей среды: –60...+70 °C.
По специальному заказу возможно исполнение с температурой рабочей среды –45...+120 °C.
Для клапанов с датчиками положения по специальному заказу возможно исполнение с температурой рабочей среды –45...+90 °C (верхний предел ограничен допустимым пределом эксплуатации датчика положения).

Клапаны выпускаются в энергосберегающем исполнении. В состав клапанов входит управляющая плата, обеспечивающая снижение потребляемой мощности до 50% от первоначальной через 10 с. после включения.

Клапаны электромагнитные предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.

В клапане предусмотрена возможность ручной регулировки количества пропускаемого газа. Поворачивая ручку по стрелке в сторону знака “+” или “-” можно увеличить или уменьшить количество проходящего через клапан газа. Конструктивно регулятор расхода расположен до запорного органа (затвора). Клапаны оснащены информационной шкалой, указывающей угол поворота регулятора.

МАТЕРИАЛ КОРПУСА:

Алюминиевые сплавы АК12ОЧ, АК12ПЧ.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

У3.1 (-30...+60 °C);
У2 (-45...+60 °C);
УХЛ2 (-60...+60 °С);
УХЛ1 (-60...+60 °C) – только для взрывозащищенного исполнения.

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

6 бар (0,6 МПа).

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

(-60...+70 °C) – по умолчанию;
(-45...+120 °C) – по специальному заказу.

СТЕПЕНЬ ЗАЩИТЫ:

общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.

ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:

300 000.

ЧАСТОТА ВКЛЮЧЕНИЙ, 1/ЧАС, НЕ БОЛЕЕ:

150.

НАПРЯЖЕНИЕ ПИТАНИЯ, В:

220, 110, 24 переменного тока;
220, 110, 24 постоянного тока.

ТИП ДАТЧИКА:

индуктивный (выходной ключ датчика открывается при закрытом положении клапана), степень защиты - IP68.

НАПРЯЖЕНИЕ ПИТАНИЯ ДАТЧИКА ПОЛОЖЕНИЯ:

10...30 В постоянного тока.

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

на горизонтальных участках трубопровода катушкой вверх. По специальному заказу возможно изготовление исполнений клапанов, предназначенных для установки на вертикальных участках трубопровода.

ДОПОЛНИТЕЛЬНО:

По умолчанию клапаны с напряжением питания электромагнитной катушки 220 В переменного тока выпускаются в энергосберегающем исполнении. В состав клапана входит управляющая плата, обеспечивающая снижение потребляемой мощности до 50% от первоначальной через 10 с. после включения;
При заказе клапана с присоединительными фланцами PN 16 бар необходимо обязательно указывать на исполнение с данными фланцами. Пример обозначения: ВН4Н-6КП (исполнение: с присоединительными фланцами PN 16);
По умолчанию клапаны изготавливаются в климатическом исполнении У3.1. При необходимости могут быть изготовлены в другом климатическом исполнении (У2, УХЛ1, УХЛ2), которое нужно указать при заказе. Пример обозначения: ВН4Н-1КП (исполнение с присоединительными фланцами PN 16), У2;
Все клапаны могут изготавливаться во взрывозащищенном исполнении. В таком случае к обозначению клапана добавляется буква «Е». Пример обозначения: ВН3Н-6КПЕ (исполнение с присоединительными фланцами PN 16).

Фланцевые DN 65-100, с ручным регулятором расхода и датчиком положения, с присоединительными фланцами PN 16

Производитель: Термобрест
Модель: Фл. DN65-100,с руч.регул.расхода и дат.полож.,с присоед.фл.PN 16
