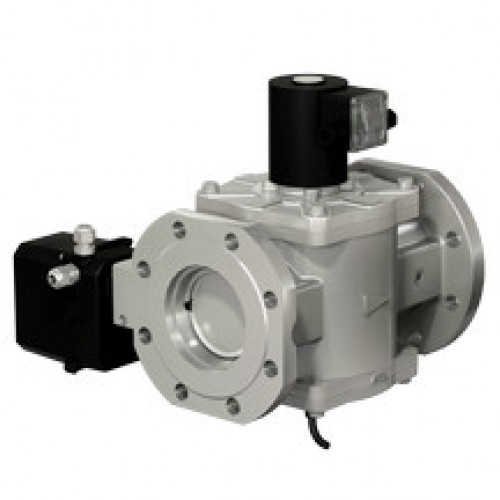

Клапаны электромагнитные двухпозиционные фланцевые DN 50-100 с электроприводом регулятора расхода (пропорциональное регулирование, привод SP0), с присоединительными фланцами PN 16



Габаритные и присоединительные размеры клапанов фланцевых DN 50-100 с электроприводом регулятора расхода (пропорциональное регулирование, привод SP0), с присоединительными фланцами PN 16

Наиме-
нование
клапана
DNСоед.,
дюйм
Диапа-зон
давле-ния,
МПа
Размеры, ммn
Потреб.
мощн.,
Вт, не более**
Мас-са, кг
К-т
соп.*
LL1BB1DKHADd
 Используемый электропривод Regada (Словакия) SP0
ВН2М-1К фл., PN 16 (SP0)5020…0,1265230343260652127512518425/12,58,714,8
ВН2М-2К фл., PN 16 (SP0)5020…0,2265230343260652127512518425/12,59,314,8
ВН2М-3K фл., PN 16 (SP0)5020…0,3265230343260652127512518435/17,59,314,8
ВН2М-6К фл., PN 16 (SP0)5020…0,6265230343260652327512518440/209,814,8
ВН2½М-0,5К, PN 16 (SP0)652½0...0,05289260354261 802688614514440/2012,215,0
ВН2½М-1К, PN 16 (SP0)652½0...0,1289260354261802838614514455/27,512,615,0
ВН2½М-3К, PN 16 (SP0)652½0...0,3289260354261802988614514465/32,513,115,0
ВН2½-6К, PN 16 (SP0)652½0...0,62892603542618029886145144 65/32,513,115,0
ВН3М-0,5К, PN 16 (SP0)8030...0,05319290365265802969416018855/27,513,915,4
ВН3М-1К, PN 16 (SP0)8030...0,1319290365265803119416018865/32,514,315,4
ВН3М-3К, PN 16 (SP0)8030...0,33192903652651003169416018890/4516,515,4
ВН3М-6К, PN 16 (SP0)8030...0,63192903652651003199416018890/4516,515,4
ВН4М-0,5К, PN 16 (SP0)10040...0,053523143802708032210718018855/27,516,017,7
ВН4М-1К, PN 16 (SP0)10040...0,13523143802708033710718018865/32,516,417,7


Раздел 02. Клапаны электромагнитные алюминиевые с электромеханическим регулятором расхода

Опросный лист на КЛАПАНЫ ЭЛЕКТРОМАГНИТНЫЕ


СТРУКТУРА ОБОЗНАЧЕНИЯ



  1. В — обозначение серии;
  2. Исходное состояние:
    Н — нормально закрытый
    Ф — нормально открытый
  3. Присоединительный размер, дюймы
  4. Исполнение клапана:
    Н — двухпозиционный
    С — для жидких сред
    М — с электроприводом регулятора потока газа
    Т — с медленным открытием
    Р — двухпозиционный с ручным взводом электрического типа
    Рм — двухпозиционный с ручным взводом механического типа
  5. Номинал рабочего давления:
    0,2 — 0,2 бар
    0,5 — 0,5 бар
    1 — 1 бар
    2 — 2 бар
    3 — 3 бар
    4 — 4 бар
    6 — 6 бар
  6. Дополнительные устройства или исполнение корпуса клапана:
    К — наличие регулятора потока, ручного
    П — наличие датчика положения, (открыт-закрыт) клапана;
    Е — взрывозащищенное исполнение клапана;
    У — угловое исполнение корпуса клапана;

    Дополнительно необходимо указывать:
    - ст. — для стального исполнения корпуса клапанов;
    - ч. — для чугунного исполнения корпуса клапанов;
    - фл. — для фланцевого присоединения клапанов DN 15, 20, 25, 32, 40 и 50.
  7. Напряжение питания:
    220 В, 110 В, 24 В переменного тока;
    220 В, 110 В, 24 В постоянного тока
  8. Частота тока (50 Гц — только для исполнений на переменный ток)
  9. Климатическое исполнение:
    У3.1 — (-30…+60°С);
    У2 — (-45…+60°С);
    УХЛ2 — (-60…+60°С);
    УХЛ1 — (-60…+60°С) — только для взрывозащищенного исполнения клапана;
  10. Номер технических условий: ТУ РБ 05708554.021-96
  • По типу присоединения к трубопроводу клапаны изготавливаются:
    муфтовые — от DN 15 до DN 50;
    фланцевые — от DN 15 до DN 300.
  • По умолчанию клапаны изготавливаются с присоединительными фланцами PN6.
    Клапаны номинальными диаметрами DN 32...200 могут быть изготовлены с присоединительными фланцами PN16.
  • Температура рабочей среды: –60...+70 °C.
    По специальному заказу возможно исполнение с температурой рабочей среды –45...+120 °C.
    Для клапанов с датчиками положения по специальному заказу возможно исполнение с температурой рабочей среды –45...+90 °C (верхний предел ограничен допустимым пределом эксплуатации датчика положения).
  • Клапаны выпускаются в энергосберегающем исполнении. В состав клапанов входит управляющая плата, обеспечивающая снижение потребляемой мощности до 50% от первоначальной через 10 с. после включения.


Клапаны электромагнитные предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.

В конструкцию клапана встроена поворотная заслонка, при помощи которой осуществляется изменение количества пропускаемого газа через клапан. Конструктивно поворотная заслонка находится по ходу газа до запорного органа.

Клапан с пропорциональным регулированием работает в следующих режимах:

- “закрыто” (при обесточенной электромагнитной катушке);

-“номинальный расход” (напряжение подано на электромагнит и электропривод заслонки; установка расхода производится с помощью установки концевых выключателей на электроприводе).

Электропривод, входящий в конструкцию клапана, имеет возможность ручного управления.

МАТЕРИАЛ КОРПУСА:

  • Алюминиевые сплавы АК12ОЧ, АК12ПЧ.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

  • У3.1 (-30...+60 °C).

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

  • 6 бар (0,6 МПа).

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

  • (-60...+70 °C) – по умолчанию;
  • (-45...+120 °C) – по специальному заказу.

СТЕПЕНЬ ЗАЩИТЫ КЛАПАНА:

  • общепромышленное исполнение - IP65.

ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:

  • 500 000.

ЧАСТОТА ВКЛЮЧЕНИЙ, 1/ЧАС, НЕ БОЛЕЕ:

  • 40.

НАПРЯЖЕНИЕ ПИТАНИЯ, В:

  • 220, 110, 24 переменного тока;
  • 24 постоянного тока.

 Характеристика применяемых электроприводов производства «Regada»

Обозначение электропривода

Напряжение питания

Управление

Тип датчика обратной связи

Количество концевых выключателей

Время полного хода, с

SP0 280.0-02 BFS/03

220 В, 50 Гц

По напряжению питания

2000 Ом

4

80

SP0 280.0-02 BBS/03

220 В, 50 Гц

100 Ом

4

80

SP0 280.0-02 BSS/03

220 В, 50 Гц

4…20 мА

4

80

  СТЕПЕНЬ ЗАЩИТЫ ЭЛЕКТРОПРИВОДА:

  • общепромышленное исполнение - IP54.

ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ ЭЛЕКТРОПРИВОДА:

  • не более 1 Вт.

УГОЛ ПОВОРОТА РЕГУЛЯТОРА:

  • 90°.

 МОНТАЖНОЕ ПОЛОЖЕНИЕ:

  • для DN 40, 50 - на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка направлена вниз;
  • для DN 65 – 100 – на горизонтальных участках трубопровода катушкой вверх. По специальному заказу возможно изготовление клапанов, предназначенных для установки на вертикальных участках трубопровода.

 ДОПОЛНИТЕЛЬНО:

  • По умолчанию клапаны с напряжением питания электромагнитной катушки 220 В переменного тока выпускаются в энергосберегающем исполнении. В состав клапана входит управляющая плата, обеспечивающая снижение потребляемой мощности до 50% от первоначальной через 10 с. после включения;
  • При заказе клапана с присоединительными фланцами PN 16 необходимо обязательно указывать на исполнение с данными фланцами. Пример обозначения: ВН4М-6К (исполнение: с присоединительными фланцами PN 16);
  • При заказе клапана с электроприводом, работающим в режиме пропорционального регулирования, необходимо указать наименование привода или тип датчика обратной связи, входящего в конструкцию электропривода. Например: клапан ВН3М-1К (исполнение: с присоединительными фланцами PN 16, электропривод SP00-02 BFS/03);
  • По желанию заказчика клапаны могут быть укомплектованы электроприводами других производителей (например: AUMA, Rotork, Schischek и др.).

Фланцевые DN 50-100, с электроприводом регулятора расхода (привод SP0), с присоединительными фланцами PN 16

  • Производитель: Термобрест
  • Модель: Флан. DN 40-100, с элек-прив. регулят расхода и датч положения

  • 23.00₽


Минимальное количество для заказа: 2
×
