  • Фланцевые DN 40-200, стальные, с электроприводом регулятора расхода (привод SP1-Ex) во взрывозащищенном исполнении

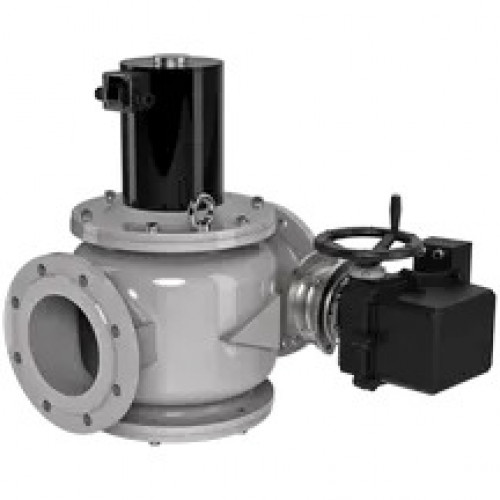

Клапаны фланцевые стальные на DN 40 - 200 с электроприводом регулятора расхода (привод SP1-Ex) во взрывозащищенном исполнении

Эскиз клапанов фланцевых на DN 40-200 c электроприводом регулятора расхода SP1-Ex

Габаритные и присоединительные размеры клапанов фланцевых стальных DN 40 - 200 с электроприводом регулятора расхода (привод SP1-Ex) во взрывозащищенном исполнении

Наиме-
нование
клапана
DNСоед.,
дюйм
Диапаз.
присоед.
давл-я,
МПа
Размеры, мм
Потребл.
мощн.,
Вт, не более**
Мас-са, кг
Коэф.
сопр.*
LBDKHADdn
Используемый электропривод Regada (Словакия) SP1-Ex
ВН1½М-1КЕ ст. фл. (SP1-Ex)401½0…0,12101608047034010014425 / 12,522,08,0
ВН1½М-2KЕ ст. фл. (SP1-Ex)401½0…0,22101608047034010014425 / 12,522,68,0
ВН1½М-3КЕ ст. фл. (SP1-Ex)401½0…0,32101608047034010014435 / 17,522,68,0
ВН2М-1КЕ ст. фл. (SP1-Ex)5020…0,12401558049035211014425 / 12,524,09,0
ВН2М-2КЕ ст. фл. (SP1-Ex)5020…0,22401558049035211014425 / 12,524,09,0
ВН2М-3КЕ ст. фл. (SP1-Ex)5020…0,32401558049035211014435 / 17,524,69,0
ВН2½М-1КЕ ст. (SP1-Ex)652½0...0,12702008068038513014455 / 27,530,010,6
ВН2½М-3КЕ ст. (SP1-Ex)652½0...0,32702008069538513014465 / 32,530,5106
ВН3М-1КЕ ст. (SP1-Ex)8030...0,13102308071839015018465 / 32,538,211,0
ВН3М-3КЕ ст. (SP1-Ex)8030...0,331023010072339015018490 / 4540,611,0
ВН4М-1КЕ ст. (SP1-Ex)10040...0,13502608074040417018465 / 32,544,512,5
ВН4М-3КЕ ст. (SP1-Ex)10040...0,335026010074540417018490 / 4546,912,5
ВН5М-1КЕ ст. (SP1-Ex)12550...0,1400305100770425200188110 / 556514,5
ВН5М-3КЕ ст. (SP1-Ex)12550...0,3400305100770425200188110 / 556514,5
ВН6М-1КЕ ст. (SP1-Ex)15060...0,1470330155825430225188120 / 601159,0
ВН6М-3КЕ ст. (SP1-Ex)15060...0,347033015582543022518


Раздел 15. Клапаны электромагнитные стальные с электромеханическим регулятором расхода взрывозащищенного исполнения

Опросный лист на КЛАПАНЫ ЭЛЕКТРОМАГНИТНЫЕ

СТРУКТУРА ОБОЗНАЧЕНИЯ



  1. В — обозначение серии;
  2. Исходное состояние:
    Н — нормально закрытый
    Ф — нормально открытый
  3. Присоединительный размер, дюймы
  4. Исполнение клапана:
    Н — двухпозиционный
    С — для жидких сред
    М — с электроприводом регулятора потока газа
    Т — с медленным открытием
    Р — двухпозиционный с ручным взводом электрического типа
    Рм — двухпозиционный с ручным взводом механического типа
  5. Номинал рабочего давления:
    0,2 — 0,2 бар
    0,5 — 0,5 бар
    1 — 1 бар
    2 — 2 бар
    3 — 3 бар
    4 — 4 бар
    6 — 6 бар
  6. Дополнительные устройства или исполнение корпуса клапана:
    К — наличие регулятора потока, ручного
    П — наличие датчика положения, (открыт-закрыт) клапана;
    Е — взрывозащищенное исполнение клапана;
    У — угловое исполнение корпуса клапана;

    Дополнительно необходимо указывать:
    - ст. — для стального исполнения корпуса клапанов;
    - ч. — для чугунного исполнения корпуса клапанов;
    - фл. — для фланцевого присоединения клапанов DN 15, 20, 25, 32, 40 и 50.
  7. Напряжение питания:
    220 В, 110 В, 24 В переменного тока;
    220 В, 110 В, 24 В постоянного тока
  8. Частота тока (50 Гц — только для исполнений на переменный ток)
  9. Климатическое исполнение:
    У3.1 — (-30…+60°С);
    У2 — (-45…+60°С);
    УХЛ2 — (-60…+60°С);
    УХЛ1 — (-60…+60°С) — только для взрывозащищенного исполнения клапана;
  10. Номер технических условий: ТУ РБ 05708554.021-96
  • По типу присоединения к трубопроводу клапаны изготавливаются:
    муфтовые — от DN 15 до DN 50;
    фланцевые — от DN 15 до DN 300.
  • По умолчанию клапаны изготавливаются с присоединительными фланцами PN6.
    Клапаны номинальными диаметрами DN 32...200 могут быть изготовлены с присоединительными фланцами PN16.
  • Температура рабочей среды: –60...+70 °C.
    По специальному заказу возможно исполнение с температурой рабочей среды –45...+120 °C.
    Для клапанов с датчиками положения по специальному заказу возможно исполнение с температурой рабочей среды –45...+90 °C (верхний предел ограничен допустимым пределом эксплуатации датчика положения).
  • Клапаны выпускаются в энергосберегающем исполнении. В состав клапанов входит управляющая плата, обеспечивающая снижение потребляемой мощности до 50% от первоначальной через 10 с. после включения.

    Клапаны электромагнитные предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.

    Конструктивно поворотная заслонка находится по ходу газа после запорного органа.

    Клапаны работают в следующих режимах:

    - «закрыто» (при обесточенной электромагнитной катушке);

    - «номинальный расход» (напряжение подано на электромагнитную катушку и электропривод заслонки; установка расхода производится с концевых выключателей на электроприводе).

    Клапаны имеет уровень взрывозащиты «повышенная надежность против взрыва», обеспечиваемый специальным видом взрывозащиты и маркировку ExmcIIT4Gc и могут применяться во взрывоопасных зонах согласно гл. 7.3 «Правил устройства электроустановок» и других документов, регламентирующих применение электрооборудования во взрывоопасных зонах.

    МАТЕРИАЛ КОРПУСА:

    • Легированная сталь (для DN 40 – 200);
    • Серый или высокопрочный чугун (только для DN 150, 200).

    КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

    • У3.1 (-30...+60 °C);
    • У2 (-45...+40 ОС).

    МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

    • 3 бар (0,3 МПа).

    ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

    • (-60...+70 °C) – по умолчанию;
    • (-45...+120 °C) – по специальному заказу.

    СТЕПЕНЬ ЗАЩИТЫ КЛАПАНА И ЭЛЕКТРОПРИВОДА:

    • общепромышленное исполнение - IP67.

     Характеристики используемых приводов взрывозащищенного исполнения

    Тип датчика положения обратной связи

    Обозначение электропривода производства Regada (Словакия)

    Принципиальные схемы включения по каталогу Regada

    Климатическое исполнение

    Реостатный

    2000 Ом

    SP1-Ex 291.1-03 BFA

    Z491+Z22

    У3.1 (-30…+40 °C)

    SP1-Ex 291.8-03 BFA

    У2 (-45…+40 °C)

    Токовый

    4…20 мА

    SP1-Ex 291.1-03 BVA

    Z491+Z257d

    У3.1 (-30…+40 °C)

    SP1-Ex 291.8-03 BVA

    У2 (-45…+40 °C)

    ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:

    • 500 000.

    ЧАСТОТА ВКЛЮЧЕНИЙ, 1/ЧАС, НЕ БОЛЕЕ:

    • 40 срабатываний.

    НАПРЯЖЕНИЕ ПИТАНИЯ ЭЛЕКТРОМАГНИТНОЙ КАТУШКИ, В:

    • 220, 110, 24 переменного тока;
    • 24 постоянного тока.

    НАПРЯЖЕНИЕ ПИТАНИЯ ЭЛЕКТРОПРИВОДА РАСХОДА:

    • 220 в (50 Гц).

    ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ ЭЛЕКТРОПРИВОДА:

    • не более 4 Вт.

    ВРЕМЯ ПОЛНОГО ХОДА РЕГУЛЯТОРА РАСХОДА:

    • 80 с.

    УГОЛ ПОВОРОТА РЕГУЛЯТОРА РАСХОДА:

    • 90о.

    МОНТАЖНОЕ ПОЛОЖЕНИЕ:

    • для DN 32 - 50 - на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка направлена вниз;
    • для DN 65 - 200 - на горизонтальных участках трубопровода катушкой вверх. По специальному заказу возможно изготовление исполнений клапанов, предназначенных для установки на вертикальных участках трубопровода.

Фланцевые DN 40-200, стальные, с электроприводом регулятора расхода (привод SP1-Ex) во взрывозащищенном исполнении

  • Производитель: Термобрест
  • Модель: Фл DN 40-200, ст, с эл-прив рег рас ( SP1-Ex) во взрыв исп

  • 0.00₽


Минимальное количество для заказа: 2
×
