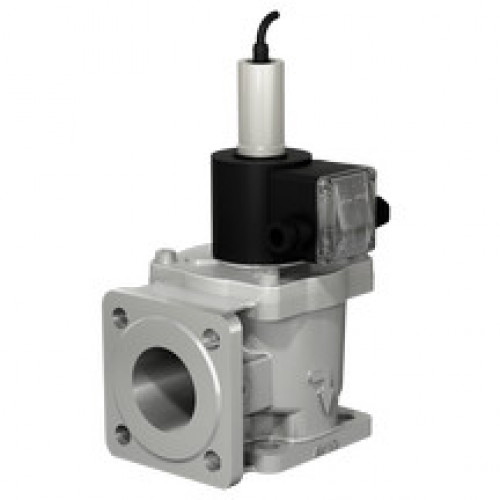

Клапаны фланцевые DN 40 - 100, угловые, с датчиком положения

Габаритные и присоединительные размеры клапанов фланцевых DN 40 - 100, угловых, с датчиком положения

Наиме-
нование
клапана
DNСоеди-нение,
дюйм
Диапазон
присоед.
давл-я,
МПа
Размеры, мм
Потребл.
мощ-ность,
Вт, не более**
Масса, кг
К-т
сопр.
LL1BDKHH1Dd
ВН1½ -1УП фл.401½0...0,11489210865 (80)*275541001425 / 12,53,4 (4,5)*5,8
ВН1½ -2УП фл.401½0...0,21489210880275541001425 / 12,54,2 (4,8)*5,8
ВН1½ -3УП фл.401½0...0,31489210880275541001435 / 17,54,2 (4,8)*5,8
ВН1½ -6УП фл.401½0...0,61489210880295541001440 / 204,3 (4,9)*5,8
ВН2Н-1УП фл. 5020...0,11529311865 (80)*280571101425 / 12,54,6 (5,8)*7,1
ВН2Н-2УП фл.5020...0,21529311880280571101425 / 12,55,4 (5,9)*7,1
ВН2Н-3УП фл.5020...0,31529311880280571101435 / 17,55,4 (5,9)*7,1
ВН2Н-6УП фл.5020...0,61529311880300571101440 / 205,7 (6,2)*7,1
ВН2½Н-0,5УП652½0...0,0520112914380330721301440 / 206,3 (6,6)*6,0
ВН2½Н-1УП652½0...0,120112914380345721301455 / 27,56,8 (7,1)*6,0
ВН2½Н-3УП652½0...0,320112914380360721301465 / 32,57,1 (7,4)*6,0
ВН2½Н-6УП652½0...0,620112914380360721301465 / 32,59,1 (9,4)*6,0
ВН3Н-0,5УП8030...0,0522914516880357771501855 / 27,57,5 (7,8)*5,9
ВН3Н-1УП8030...0,122914516880372771501865 / 32,57,9 (8,2)*5,9
ВН3Н-3УП8030...0,3229145168100377771501890 / 4510,2 (10,5)*5,9
ВН3Н-6УП8030...0,6229145168100382771501890 / 4511,2 (11,5)*5,9
ВН4Н-0,5УП100


Раздел 01. Клапаны электромагнитные алюминиевые двухпозиционные

Опросный лист на КЛАПАНЫ ЭЛЕКТРОМАГНИТНЫЕ


СТРУКТУРА ОБОЗНАЧЕНИЯ



  1. В — обозначение серии;
  2. Исходное состояние:
    Н — нормально закрытый
    Ф — нормально открытый
  3. Присоединительный размер, дюймы
  4. Исполнение клапана:
    Н — двухпозиционный
    С — для жидких сред
    М — с электроприводом регулятора потока газа
    Т — с медленным открытием
    Р — двухпозиционный с ручным взводом электрического типа
    Рм — двухпозиционный с ручным взводом механического типа
  5. Номинал рабочего давления:
    0,2 — 0,2 бар
    0,5 — 0,5 бар
    1 — 1 бар
    2 — 2 бар
    3 — 3 бар
    4 — 4 бар
    6 — 6 бар
  6. Дополнительные устройства или исполнение корпуса клапана:
    К — наличие регулятора потока, ручного
    П — наличие датчика положения, (открыт-закрыт) клапана;
    Е — взрывозащищенное исполнение клапана;
    У — угловое исполнение корпуса клапана;

    Дополнительно необходимо указывать:
    - ст. — для стального исполнения корпуса клапанов;
    - ч. — для чугунного исполнения корпуса клапанов;
    - фл. — для фланцевого присоединения клапанов DN 15, 20, 25, 32, 40 и 50.
  7. Напряжение питания:
    220 В, 110 В, 24 В переменного тока;
    220 В, 110 В, 24 В постоянного тока
  8. Частота тока (50 Гц — только для исполнений на переменный ток)
  9. Климатическое исполнение:
    У3.1 — (-30…+60°С);
    У2 — (-45…+60°С);
    УХЛ2 — (-60…+60°С);
    УХЛ1 — (-60…+60°С) — только для взрывозащищенного исполнения клапана;
  10. Номер технических условий: ТУ РБ 05708554.021-96
  • По типу присоединения к трубопроводу клапаны изготавливаются:
    муфтовые — от DN 15 до DN 50;
    фланцевые — от DN 15 до DN 300.
  • По умолчанию клапаны изготавливаются с присоединительными фланцами PN6.
    Клапаны номинальными диаметрами DN 32...200 могут быть изготовлены с присоединительными фланцами PN16.
  • Температура рабочей среды: –60...+70 °C.
    По специальному заказу возможно исполнение с температурой рабочей среды –45...+120 °C.
    Для клапанов с датчиками положения по специальному заказу возможно исполнение с температурой рабочей среды –45...+90 °C (верхний предел ограничен допустимым пределом эксплуатации датчика положения).
  • Клапаны выпускаются в энергосберегающем исполнении. В состав клапанов входит управляющая плата, обеспечивающая снижение потребляемой мощности до 50% от первоначальной через 10 с. после включения.


Клапаны электромагнитные предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.

 МАТЕРИАЛ КОРПУСА:

  • Алюминиевые сплавы АК12ОЧ, АК12ПЧ.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

  • У3.1 (-30...+60 °C);
  • У2 (-45...+60 °C);
  • УХЛ2 (-60...+60 °С);
  • УХЛ1 (-60...+60 °C) – только для взрывозащищенного исполнения.

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

  • 6 бар (0,6 МПа).

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

  • (-60...+70 °C) – по умолчанию;
  • (-45...+120 °C) – по специальному заказу.

СТЕПЕНЬ ЗАЩИТЫ:

  • общепромышленное исполнение - IP65;
  • взрывозащищенное исполнение - IP67.

ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:

  • для исполнений до 0,3 МПа - 1 000 000;
  • для исполнений на 0,6 МПа - 300 000 включений.

ЧАСТОТА ВКЛЮЧЕНИЙ, 1/ЧАС, НЕ БОЛЕЕ:

  • для исполнений до 0,3 МПа - 1000 срабатываний;
  • для исполнений на 0,6 МПа - 150 срабатываний.

НАПРЯЖЕНИЕ ПИТАНИЯ, В:

  • 220, 110, 24 переменного тока;
  • 220, 110, 24 постоянного тока.

ТИП ДАТЧИКА:

  • индуктивный (выходной ключ датчика открывается при закрытом положении клапана), степень защиты - IP68.

НАПРЯЖЕНИЕ ПИТАНИЯ ДАТЧИКА ПОЛОЖЕНИЯ:

  • 10...30 В постоянного тока.

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

  • на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка направлена вниз.

 ДОПОЛНИТЕЛЬНО:

  • По умолчанию клапаны с напряжением питания электромагнитной катушки 220 В переменного тока выпускаются в энергосберегающем исполнении. В состав клапана входит управляющая плата, обеспечивающая снижение потребляемой мощности до 50% от первоначальной через 10 с. после включения.
  • По умолчанию клапаны изготавливаются в климатическом исполнении У3.1. При необходимости могут быть изготовлены в другом климатическом исполнении (У2, УХЛ1, УХЛ2), которое нужно указать при заказе. Пример обозначения: ВН3Н-6 УП, УХЛ1.
  • Все клапаны могут изготавливаться во взрывозащищенном исполнении. В таком случае к обозначению клапана добавляется буква «Е». Пример обозначения: ВН2½Н-0,5 УПЕ.
Потребляемая мощность,Вт
Напряжение питания, В
Потребляемый ток, мА,
не более

Потребляемая мощность,
Вт
Напряжение питания, В
Потребляемый ток, мА,
не более
25 / 12,5
220
150

55 / 27,5
220
230
25
110
300
55
110
460
24
1300
24
2100
35 / 17,5
220
190
65 / 32,5
220
300
35
110
380
65
110
600
24
1700
24
2800
40 / 20
220
200
90 / 45
220
410
40
110
400
90
110
820
24
1800
24
3750

Фланцевые DN 40-100, угловые, с датчиком положения

  • Производитель: Термобрест
  • Модель: Фланцевые DN 40-100, угловые, с датчиком положения

  • 23.00₽


Минимальное количество для заказа: 2
×
