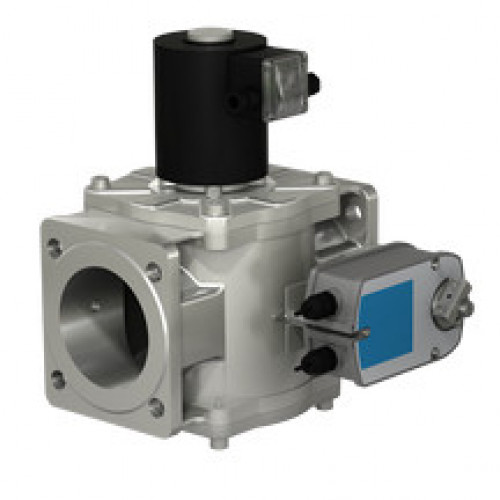

Клапаны электромагнитные предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.

В конструкцию клапана встроена поворотная заслонка, при помощи которой осуществляется изменение количества пропускаемого газа через клапан. Конструктивно поворотная заслонка находится по ходу газа до запорного органа.

Клапан с позиционным регулированием работает в следующих режимах:
- “закрыто” (при обесточенной электромагнитной катушке);
- “промежуточный расход” - составляет 10-50 % от номинального (напряжение подано на электромагнитную катушку; установка расхода производится вращением вала регулирующей заслонки при ослабленном креплении хомута электропривода к валу заслонки);
- “номинальный расход” (напряжение подано на электромагнитную катушку и электропривод заслонки; установка расхода производится с помощью механического упора на электроприводе).

При подаче напряжения электропривод поворачивает заслонку в положение “номинальный расход”, ограниченное механическим упором, одновременно растягивая возвратную пружину. В случае отключения напряжения питания пружина возвращает заслонку в положение “промежуточный расход”.

 МАТЕРИАЛ КОРПУСА:

• Алюминиевые сплавы АК12ОЧ, АК12ПЧ.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

• У3.1 (-30...+60 °C).

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

• 6 бар (0,6 МПа).

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

• (-60...+70 °C) – по умолчанию;
• (-45...+120 °C) – по специальному заказу.

СТЕПЕНЬ ЗАЩИТЫ КЛАПАНА:

• общепромышленное исполнение - IP65.

ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:

• 500 000.

ЧАСТОТА ВКЛЮЧЕНИЙ, 1/ЧАС, НЕ БОЛЕЕ:

• 20.

НАПРЯЖЕНИЕ ПИТАНИЯ, В:

• 220, 110, 24 переменного тока;
• 24 постоянного тока.

 Характеристика применяемых электроприводов с пружиной возврата

СТЕПЕНЬ ЗАЩИТЫ ЭЛЕКТРОПРИВОДА:

• общепромышленное исполнение - IP54.

ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ ЭЛЕКТРОПРИВОДА:

• не более 5 Вт.

УГОЛ ПОВОРОТА РЕГУЛЯТОРА:

• 90°.

 МОНТАЖНОЕ ПОЛОЖЕНИЕ:

• для DN 40, 50 - на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка направлена вниз;
• для DN 65 – 100 – на горизонтальных участках трубопровода катушкой вверх. По специальному заказу возможно изготовление клапанов, предназначенных для установки на вертикальных участках трубопровода.

ДОПОЛНИТЕЛЬНО:

• По умолчанию клапаны с напряжением питания электромагнитной катушки 220 В переменного тока выпускаются в энергосберегающем исполнении. В состав клапана входит управляющая плата, обеспечивающая снижение потребляемой мощности до 50% от первоначальной через 10 с. после включения;
• По желанию заказчика клапаны могут быть укомплектованы электроприводами других производителей (например: AUMA, Rotork, Schischek и др.);
• При заказе клапана с электроприводом, работающим в режиме позиционного регулирования, необходимо указать наименование привода. Например: клапан ВН2½М-1Кпоз (электропривод GMA321.1E);
• Все клапаны могут комплектоваться датчиком контроля положения клапана. В таком случае к обозначению клапана добавляется буква «П». Пример обозначения: ВН2М-6Кпоз.П фл. (электропривод LF230-S).
