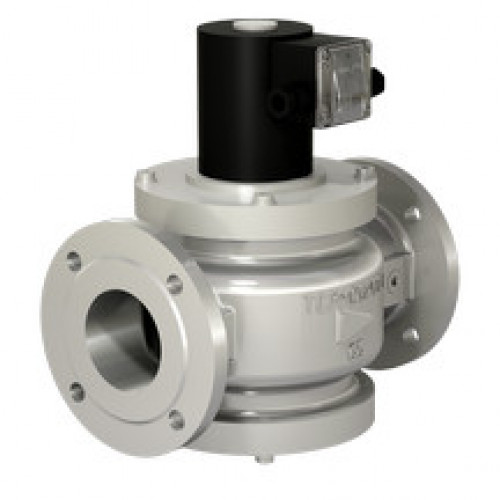

Клапаны фланцевые стальные на DN 32-100 с ручным регулятором расхода (на давление до 0,1 и 0,3 МПа)

Эскиз клапанов фланцевых стальных на DN 32-100 с ручным регулятором расхода на давление до 0,1 и 0,3 МПа

Габаритные и присоединительные размеры клапанов фланцевых стальных на DN 32-100 с ручным регулятором расхода (на давление до 0,1 и 0,3 МПа)

Наиме- нование клапана	DN	Соеди-нение, дюйм	Диапазон присоед. давл-я, МПа	Размеры, мм							Потребл. мощ-ность, Вт, не более**	Масса, кг	Коэф. соп-рот.***
Наиме- нование клапана	DN	Соеди-нение, дюйм	Диапазон присоед. давл-я, МПа	L	B	DK	Н	А	D	d	Потребл. мощ-ность, Вт, не более**	Масса, кг	Коэф. соп-рот.***
ВН1¼Н-1К ст. фл.	32	1 ¼	0...0,1	190	121	65 (80)*	202	70	90	14	25/12,5	6,5 (7,7)*	11,5
ВН1¼Н-3К ст фл.	32	1 ¼	0...0,3	190	121	80	202	70	90	14	35/17,5	7,2 (7,7)*	11,5
ВН1½Н-1К ст. фл.	40	1 ½	0...0,1	210	160	65 (80)*	215	75	100	14	25/12,5	10,5 (11,7)*	7,0
ВН1½Н-2К ст. фл.	40	1 ½	0...0,2	210	160	80	215	75	100	14	25/12,5	11,1 (12,3)*	7,0
ВН1½Н-3К ст. фл.	40	1 ½	0...0,3	210	160	80	215	75	100	14	35/17,5	11,1 (12,3)*	7,0
ВН2Н-1К ст. фл.	50	2	0...0,1	240	155	65 (80)*	236	87	110	14	25/12,5	12,8 (14,0)*	7,9
ВН2Н-2К ст. фл.	50	2	0...0,2	240	155	80	236	87	110	14	25/12,5	13,4 (14,6)*	7,9
ВН2Н-3К ст. фл.	50	2	0...0,3	240	155	80	236	87	110	14	35/17,5	13,4 (14,6)*	7,9
ВН2½Н-1К ст.	65	2½	0...0,1	270	200	80	300	94	130	14	55/27,5	18,8 (19,1)*	10,6
ВН2½Н-3К ст.	65	2½	0...0,3	270	200	80	315	94	130	14	65/32,5	19,3 (19,6)*	10,6
ВН3Н-1К ст.	80	3	0...0,1	310	230	80	338	112	150	18	65/32,5	29,9 (30,2)*	11,0
ВН3Н-3К ст.	80	3	0...0,3	310	230	100	343	112	150	18	90/45	32,3 (32,6)*	11,0
ВН4Н-1К ст.	100	4	0...0,1	350	260	80	359	123	170	18	65/32,5	33,3 (33,6)*	12,5
ВН4Н-3К ст.	100	4	0...0,3	350	260	100	364	123	170	18	90/45	35,7 (36,0)*	12,5

* Для взрывозащищенного исполнения клапана.

** Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения.

*** При полностью открытом регуляторе расхода.

   Для клапанов в стальном корпусе необходимо обязательно указывать материал корпуса: сталь.
   Пример записи при заказе клапана электромагнитного двухпозиционного, нормально-закрытого, присоединительным диаметром 3 дюйма (DN 80), материал корпуса - сталь, рабочее давление 1 бар, оснащенного ручным регулятором расхода, вид климатического исполнения У3.1, напряжение питания 220 В, 50 Гц:
   Клапан ВН3Н-1К ст., У3.1, 220 В, 50 Гц.

Раздел 14. Клапаны электромагнитные стальные двухпозиционные

Опросный лист на КЛАПАНЫ ЭЛЕКТРОМАГНИТНЫЕ

СТРУКТУРА ОБОЗНАЧЕНИЯ

В — обозначение серии;
Исходное состояние:
Н — нормально закрытый
Ф — нормально открытый
Присоединительный размер, дюймы
Исполнение клапана:
Н — двухпозиционный
С — для жидких сред
М — с электроприводом регулятора потока газа
Т — с медленным открытием
Р — двухпозиционный с ручным взводом электрического типа
Рм — двухпозиционный с ручным взводом механического типа
Номинал рабочего давления:
0,2 — 0,2 бар
0,5 — 0,5 бар
1 — 1 бар
2 — 2 бар
3 — 3 бар
4 — 4 бар
6 — 6 бар
Дополнительные устройства или исполнение корпуса клапана:
К — наличие регулятора потока, ручного
П — наличие датчика положения, (открыт-закрыт) клапана;
Е — взрывозащищенное исполнение клапана;
У — угловое исполнение корпуса клапана;

Дополнительно необходимо указывать:
- ст. — для стального исполнения корпуса клапанов;
- ч. — для чугунного исполнения корпуса клапанов;
- фл. — для фланцевого присоединения клапанов DN 15, 20, 25, 32, 40 и 50.
Напряжение питания:
220 В, 110 В, 24 В переменного тока;
220 В, 110 В, 24 В постоянного тока
Частота тока (50 Гц — только для исполнений на переменный ток)
Климатическое исполнение:
У3.1 — (-30…+60°С);
У2 — (-45…+60°С);
УХЛ2 — (-60…+60°С);
УХЛ1 — (-60…+60°С) — только для взрывозащищенного исполнения клапана;
Номер технических условий: ТУ РБ 05708554.021-96
По типу присоединения к трубопроводу клапаны изготавливаются:
муфтовые — от DN 15 до DN 50;
фланцевые — от DN 15 до DN 300.
По умолчанию клапаны изготавливаются с присоединительными фланцами PN6.
Клапаны номинальными диаметрами DN 32...200 могут быть изготовлены с присоединительными фланцами PN16.
Температура рабочей среды: –60...+70 °C.
По специальному заказу возможно исполнение с температурой рабочей среды –45...+120 °C.
Для клапанов с датчиками положения по специальному заказу возможно исполнение с температурой рабочей среды –45...+90 °C (верхний предел ограничен допустимым пределом эксплуатации датчика положения).
Клапаны выпускаются в энергосберегающем исполнении. В состав клапанов входит управляющая плата, обеспечивающая снижение потребляемой мощности до 50% от первоначальной через 10 с. после включения.

Клапаны электромагнитные предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.

В клапане предусмотрена возможность ручной регулировки количества пропускаемого газа. Поворачивая винт в сторону знака “+” или “-” можно увеличить или уменьшить количество проходящего через клапан газа.

МАТЕРИАЛ КОРПУСА:

Легированная сталь.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

У3.1 (-30...+60 °C);
У2 (-45...+60 °C);
УХЛ2 (-60...+60 °С);
УХЛ1 (-60...+60 °C) – только для взрывозащищенного исполнения.

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

3 бар (0,3 МПа).

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

(-60...+70 °C) – по умолчанию;
(-45...+120 °C) – по специальному заказу.

СТЕПЕНЬ ЗАЩИТЫ:

общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.

ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:

500 000 (для DN 32 – 50);
300 000 (для DN 65 – 100).

ЧАСТОТА ВКЛЮЧЕНИЙ, 1/ЧАС, НЕ БОЛЕЕ:

300 срабатываний.

НАПРЯЖЕНИЕ ПИТАНИЯ, В:

220, 110, 24, 12 переменного тока;
220, 110, 24, 12 постоянного тока.

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

для DN 32–50 - на горизонтальных или вертикальных трубопроводах, за исключением, когда электромагнитная катушка направлена вниз;
для DN 65–100 – на горизонтальных участках трубопровода катушкой вверх. По специальному заказу возможно изготовление исполнений клапанов, предназначенных для установки на вертикальных участках трубопровода.

ДОПОЛНИТЕЛЬНО:

По умолчанию клапаны с напряжением питания электромагнитной катушки 220 В переменного тока выпускаются в энергосберегающем исполнении. В состав клапана входит управляющая плата, обеспечивающая снижение потребляемой мощности до 50% от первоначальной через 10 с. после включения;
По умолчанию клапаны изготавливаются в климатическом исполнении У3.1. При необходимости могут быть изготовлены в другом климатическом исполнении (У2, УХЛ1, УХЛ2), которое нужно указать при заказе. Пример обозначения: ВН3Н-3К, ст. УХЛ1;
Все клапаны могут комплектоваться датчиком контроля положения клапана. В таком случае к обозначению клапана добавляется буква «П». Пример обозначения: ВН2Н-1КП ст. фл.;
Все клапаны могут изготавливаться во взрывозащищенном исполнении. В таком случае к обозначению клапана добавляется буква «Е». Пример обозначения: ВН2Н-3КЕ ст. фл.

Фланцевые DN 32-100, стальные, с ручным регулятором расхода (на давление до 0,1 и 0,3 МПа)

Производитель: Термобрест
Модель: Фл DN 32-100, ст, с руч регул расхода ( до 0,1 и 0,3 МПа)
