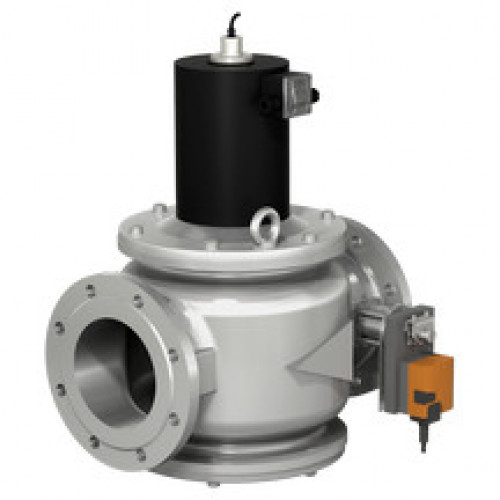

Клапаны фланцевые стальные на DN 150, 200 с электроприводом регулятора расхода (привод SM24A-SR) и датчиком положения

Эскиз клапанов фланцевых стальных на DN 150, 200 c электроприводом регулятора расхода (привод SM 24A-SR)

Габаритные и присоединительные размеры клапанов фланцевых стальных на DN 150, 200 с электроприводом регулятора расхода (привод SM24A-SR) и датчиком положения

Наиме- нование клапана	DN	Соед., дюйм	Диапаз. присоед. давл-я, МПа	Размеры, мм									Потреб. мощн-ть, Вт, не более*	Мас-са, кг	Коэф. сопр.**
Наиме- нование клапана	DN	Соед., дюйм	Диапаз. присоед. давл-я, МПа	L	B	B1	DK	H	A	D	d	n	Потреб. мощн-ть, Вт, не более*	Мас-са, кг	Коэф. сопр.**
Используемый электропривод Belimo (Швейцария) SM24A-SR
ВН6М-1КП ст. (SM24A-SR)	150	6	0…0,1	470	383	215	155	605	175	225	18	8	220/110	109	7,1
ВН6М-3КП ст. (SM24A-SR)	150	6	0…0,3	470	383	215	155	605	175	225	18	8	220/110	109	7,1
ВН6М-6КП ст. (SM24A-SR)	150	6	0…0,6	470	383	215	155	605	175	225	18	8	220/110	109	7,1
ВН8М-1КП ст. (SM24A-SR)	200	8	0…0,1	600	460	243	155	761	229	280	18	8	220/110	153	11,2
ВН8М-3КП ст. (SM24A-SR)	200	8	0…0,3	600	460	243	155	761	229	280	18	8	220/110	153	11,2
ВН8М-6КП ст. (SM24A-SR)	200	8	0…0,6	600	460	243	155	761	229	280	18	8	220/110	153	11,2

* Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения (для исполнения на 220 В, 50 Гц).

** Коэффициент сопротивления указан при полностью открытом регкляторе расхода.

Электропривод, используемый для данного типа клапанов, - SM24A-SR производства Belimo (Швейцария). Управление данного электропривода осуществляется стандартным сигналом 0...10 В постоянного тока. Напряжение питания электропривода: 24 В пост. или переменного тока.

Для клапанов в стальном корпусе необходимо обязательно указывать материал корпуса: сталь.

Для клапанов ВН6М-..., ВН8М-... возможно изготовление корпуса из чугуна (в конце обозначене - ч.)

При заказе клапана с электроприводом регулятора расхода, работающим в режиме пропорционального регулирования, необходимо указать наименование привода.

Пример записи при заказе клапана электромагнитного двухпозиционного фланцевого с электроприводом регулятора расхода, присоединительным диаметром 6 дюймов (DN 150), материал корпуса - сталь, рабочее давление 1 бар, оснащенный датчиком положения, вид климатического исполнения У3.1, напряжение питания 220 В, 50 Гц; привод SM24A-SR:
Клапан ВН6М-1КП ст., У3.1, 220 В, 50 Гц (электропривод SM24A-SR).

Раздел 14. Клапаны электромагнитные стальные с электромеханическим регулятором расхода (встроенной дроссельной заслонкой)

Опросный лист на КЛАПАНЫ ЭЛЕКТРОМАГНИТНЫЕ

СТРУКТУРА ОБОЗНАЧЕНИЯ

В — обозначение серии;
Исходное состояние:
Н — нормально закрытый
Ф — нормально открытый
Присоединительный размер, дюймы
Исполнение клапана:
Н — двухпозиционный
С — для жидких сред
М — с электроприводом регулятора потока газа
Т — с медленным открытием
Р — двухпозиционный с ручным взводом электрического типа
Рм — двухпозиционный с ручным взводом механического типа
Номинал рабочего давления:
0,2 — 0,2 бар
0,5 — 0,5 бар
1 — 1 бар
2 — 2 бар
3 — 3 бар
4 — 4 бар
6 — 6 бар
Дополнительные устройства или исполнение корпуса клапана:
К — наличие регулятора потока, ручного
П — наличие датчика положения, (открыт-закрыт) клапана;
Е — взрывозащищенное исполнение клапана;
У — угловое исполнение корпуса клапана;

Дополнительно необходимо указывать:
- ст. — для стального исполнения корпуса клапанов;
- ч. — для чугунного исполнения корпуса клапанов;
- фл. — для фланцевого присоединения клапанов DN 15, 20, 25, 32, 40 и 50.
Напряжение питания:
220 В, 110 В, 24 В переменного тока;
220 В, 110 В, 24 В постоянного тока
Частота тока (50 Гц — только для исполнений на переменный ток)
Климатическое исполнение:
У3.1 — (-30…+60°С);
У2 — (-45…+60°С);
УХЛ2 — (-60…+60°С);
УХЛ1 — (-60…+60°С) — только для взрывозащищенного исполнения клапана;
Номер технических условий: ТУ РБ 05708554.021-96
По типу присоединения к трубопроводу клапаны изготавливаются:
муфтовые — от DN 15 до DN 50;
фланцевые — от DN 15 до DN 300.
По умолчанию клапаны изготавливаются с присоединительными фланцами PN6.
Клапаны номинальными диаметрами DN 32...200 могут быть изготовлены с присоединительными фланцами PN16.
Температура рабочей среды: –60...+70 °C.
По специальному заказу возможно исполнение с температурой рабочей среды –45...+120 °C.
Для клапанов с датчиками положения по специальному заказу возможно исполнение с температурой рабочей среды –45...+90 °C (верхний предел ограничен допустимым пределом эксплуатации датчика положения).
Клапаны выпускаются в энергосберегающем исполнении. В состав клапанов входит управляющая плата, обеспечивающая снижение потребляемой мощности до 50% от первоначальной через 10 с. после включения.

Клапаны электромагнитные предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.
В конструкцию клапана встроена дроссельная заслонка, при помощи которой осуществляется изменение количества пропускаемого газа через клапан. Конструктивно дроссельная заслонка находится по ходу газа перед основным затвором.
Исполнение клапанов позволяет использовать их в качестве запорно-регулирующего органа для горелочных и иных устройств, где необходимо наличие отсечки и возможности регулировки расхода газа.
МАТЕРИАЛ КОРПУСА:
Легированная сталь;
Серый или высокопрочный чугун.
КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:
У3.1 (-30...+60 °C).
МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:
6 бар (0,6 МПа).
ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:
(-60...+70 °C) – по умолчанию;
(-45...+120 °C) – по специальному заказу.
СТЕПЕНЬ ЗАЩИТЫ КЛАПАНА:
общепромышленное исполнение - IP65.
СТЕПЕНЬ ЗАЩИТЫ ЭЛЕКТРОПРИВОДА:
общепромышленное исполнение - IP54.
ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:
300 000.
ЧАСТОТА ВКЛЮЧЕНИЙ, 1/ЧАС, НЕ БОЛЕЕ:
20 срабатываний.
НАПРЯЖЕНИЕ ПИТАНИЯ ЭЛЕКТРОМАГНИТНОЙ КАТУШКИ, В:
220, 110, 24 переменного тока;
24 постоянного тока.
НАПРЯЖЕНИЕ ПИТАНИЯ ЭЛЕКТРОПРИВОДА РАСХОДА, В:
24 постоянного или переменного тока.
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ ЭЛЕКТРОПРИВОДА:
не более 2 Вт.
УГОЛ ПОВОРОТА РЕГУЛЯТОРА РАСХОДА:
90О.
ТИП ДАТЧИКА:
индуктивный (выходной ключ датчика открывается при закрытом положении клапана), степень защиты - IP68.
НАПРЯЖЕНИЕ ПИТАНИЯ ДАТЧИКА ПОЛОЖЕНИЯ:
10...30 В постоянного тока.
МОНТАЖНОЕ ПОЛОЖЕНИЕ:
на горизонтальных участках трубопровода катушкой вверх. По специальному заказу возможно изготовление исполнений, предназначенных для установки на вертикальных участках трубопровода.
