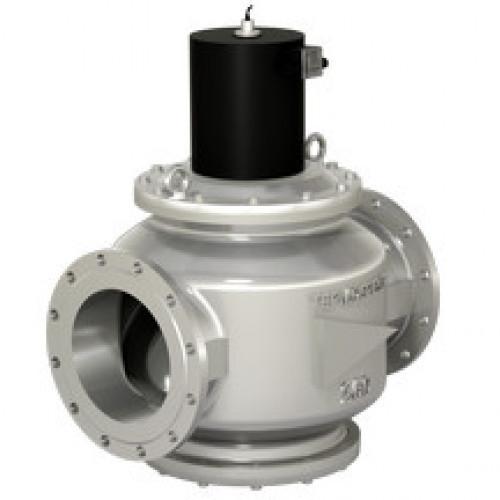

Клапаны фланцевые стальные на DN 125-300, с датчиком положения

Габаритные и присоединительные размеры клапанов фланцевых стальных на DN 125-300, с датчиком положения

Наиме- нование клапана	DN	Соеди-нение, дюйм	Диапазон присоед. давл-я, МПа	Размеры, мм								Потребл. мощность, Вт, не более*	Масса, кг	Коэф. сопр.
Наиме- нование клапана	DN	Соеди-нение, дюйм	Диапазон присоед. давл-я, МПа	L	B	DK	Н	А	D	d	n	Потребл. мощность, Вт, не более*	Масса, кг	Коэф. сопр.
ВН5Н-1П ст.	125	5	0...0,1	400	305	100	510	165	200	18	8	110 / 55	55	10
ВН5Н-3П ст.	125	5	0...0,3	400	305	100	510	165	200	18	8	110 / 55	55	10
ВН5Н-6П ст.	125	5	0...0,6	400	305	100	510	165	200	18	8	110 / 55	55	10
ВН6Н-1П ст.	150	6	0...0,1	470	330	155	605	168	225	18	8	220 / 110	104	7
ВН6Н-3П ст.	150	6	0...0,3	470	330	155	605	168	225	18	8	220 / 110	104	7
ВН6Н-6П ст.	150	6	0...0,6	470	330	155	605	168	225	18	8	220 / 110	104	7
ВН8Н-1П ст.	200	8	0...0,1	600	430	155	761	222	280	18	8	220 / 110	148	10
ВН8Н-3П ст.	200	8	0...0,3	600	430	155	761	222	280	18	8	220 / 110	148	10
ВН8Н-6П ст.	200	8	0...0,6	600	430	155	761	222	280	18	8	220 / 110	148	10
ВН10Н-1П ст.	250	10	0...0,1	700	550	215	895	298	350	22	12	230 / 115	280	10
ВН10Н-3П ст.	250	10	0...0,3	700	550	215	895	298	350	22	12	230 / 115	280	10
ВН10Н-6П ст.	250	10	0...0,6	700	550	215	895	298	350	22	12	230 / 115	280	10
ВН12Н-1П ст.	300	12	0...0,1	850	650	215	1110	330	400	22	12	350 / 175	450	10
ВН12Н-3П ст.	300	12	0...0,3	850	650	215	1110	330	400	22	12	350 / 175	450	10
ВН12Н-6П ст.	300	12	0...0,6	850	650	270	1110	330	400	22	12	350 / 175	450	10

* Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения (для исполнения на 220 В, 50 Гц).

    Для клапанов в стальном корпусе необходимо обязательно указывать материал корпуса: сталь.
    Пример записи при заказе клапана электромагнитного двухпозиционного, нормально-закрытого, присоединительным диаметром 10 дюймов (DN 250), материал корпуса - сталь, рабочее давление 1 бар, оснащенный датчиком положения, вид климатического исполнения У3.1, напряжение питания 220 В, 50 Гц:
    Клапан ВН10Н-1П ст., У3.1, 220 В, 50 Гц, ТУ РБ 05708554.021-96.

Раздел 14. Клапаны электромагнитные стальные двухпозиционные

Опросный лист на КЛАПАНЫ ЭЛЕКТРОМАГНИТНЫЕ

СТРУКТУРА ОБОЗНАЧЕНИЯ

В — обозначение серии;
Исходное состояние:
Н — нормально закрытый
Ф — нормально открытый
Присоединительный размер, дюймы
Исполнение клапана:
Н — двухпозиционный
С — для жидких сред
М — с электроприводом регулятора потока газа
Т — с медленным открытием
Р — двухпозиционный с ручным взводом электрического типа
Рм — двухпозиционный с ручным взводом механического типа
Номинал рабочего давления:
0,2 — 0,2 бар
0,5 — 0,5 бар
1 — 1 бар
2 — 2 бар
3 — 3 бар
4 — 4 бар
6 — 6 бар
Дополнительные устройства или исполнение корпуса клапана:
К — наличие регулятора потока, ручного
П — наличие датчика положения, (открыт-закрыт) клапана;
Е — взрывозащищенное исполнение клапана;
У — угловое исполнение корпуса клапана;

Дополнительно необходимо указывать:
- ст. — для стального исполнения корпуса клапанов;
- ч. — для чугунного исполнения корпуса клапанов;
- фл. — для фланцевого присоединения клапанов DN 15, 20, 25, 32, 40 и 50.
Напряжение питания:
220 В, 110 В, 24 В переменного тока;
220 В, 110 В, 24 В постоянного тока
Частота тока (50 Гц — только для исполнений на переменный ток)
Климатическое исполнение:
У3.1 — (-30…+60°С);
У2 — (-45…+60°С);
УХЛ2 — (-60…+60°С);
УХЛ1 — (-60…+60°С) — только для взрывозащищенного исполнения клапана;
Номер технических условий: ТУ РБ 05708554.021-96
По типу присоединения к трубопроводу клапаны изготавливаются:
муфтовые — от DN 15 до DN 50;
фланцевые — от DN 15 до DN 300.
По умолчанию клапаны изготавливаются с присоединительными фланцами PN6.
Клапаны номинальными диаметрами DN 32...200 могут быть изготовлены с присоединительными фланцами PN16.
Температура рабочей среды: –60...+70 °C.
По специальному заказу возможно исполнение с температурой рабочей среды –45...+120 °C.
Для клапанов с датчиками положения по специальному заказу возможно исполнение с температурой рабочей среды –45...+90 °C (верхний предел ограничен допустимым пределом эксплуатации датчика положения).
Клапаны выпускаются в энергосберегающем исполнении. В состав клапанов входит управляющая плата, обеспечивающая снижение потребляемой мощности до 50% от первоначальной через 10 с. после включения.

Клапаны электромагнитные предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.

МАТЕРИАЛ КОРПУСА:

Легированная сталь (для DN 125 – 300);
Серый или высокопрочный чугун (только для DN 150, 200).

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

У3.1 (-30...+60 °C);
У2 (-45...+60 °C);
УХЛ2 (-60...+60 °С);
УХЛ1 (-60...+60 °C) – только для взрывозащищенного исполнения.

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

6 бар (0,6 МПа).

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

(-60...+70 °C) – по умолчанию;
(-45...+120 °C) – по специальному заказу.

СТЕПЕНЬ ЗАЩИТЫ:

общепромышленное исполнение - IP65;
взрывозащищенное исполнение - IP67.

ПОЛНЫЙ РЕСУРС ВКЛЮЧЕНИЙ, НЕ МЕНЕЕ:

300 000 (для DN 125 – 200);
100 000 (для DN 250 – 300).

ЧАСТОТА ВКЛЮЧЕНИЙ, 1/ЧАС, НЕ БОЛЕЕ:

100 срабатываний.

НАПРЯЖЕНИЕ ПИТАНИЯ, В:

220, 110, 24 переменного тока;
220, 110, 24 постоянного тока.

ТИП ДАТЧИКА:

индуктивный (выходной ключ датчика открывается при закрытом положении клапана), степень защиты - IP68.

НАПРЯЖЕНИЕ ПИТАНИЯ ДАТЧИКА ПОЛОЖЕНИЯ:

10...30 В постоянного тока.

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

на горизонтальных участках трубопровода катушкой вверх. По специальному заказу возможно изготовление исполнений клапанов (для DN 125, 150, 200), предназначенных для установки на вертикальных участках трубопровода.

ДОПОЛНИТЕЛЬНО:

По умолчанию клапаны с напряжением питания электромагнитной катушки 220 В переменного тока выпускаются в энергосберегающем исполнении. В состав клапана входит управляющая плата, обеспечивающая снижение потребляемой мощности до 50% от первоначальной через 10 с. после включения;
По умолчанию клапаны изготавливаются в климатическом исполнении У3.1. При необходимости могут быть изготовлены в другом климатическом исполнении (У2, УХЛ1, УХЛ2), которое нужно указать при заказе. Пример обозначения: ВН8Н-2П ст., УХЛ1;
Все клапаны могут изготавливаться во взрывозащищенном исполнении. В таком случае к обозначению клапана добавляется буква «Е». Пример обозначения: ВН8Н-2ПЕ ст.

Фланцевые DN 125-300, стальные с датчиком положения

Производитель: Термобрест
Модель: Фланцевые DN 125-300, стальные с датчиком положения
