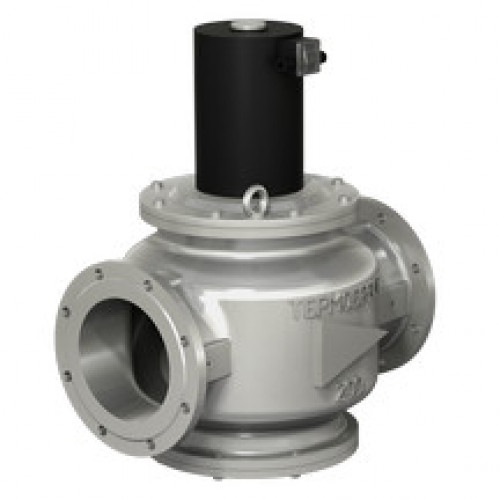

Клапаны фланцевые стальные на DN 125-300



Габаритные и присоединительные размеры клапанов фланцевых, стальных на DN 125-300

Наиме-
нование
клапана
DNСоеди-нение,
дюйм
Диапазон
присоед.
давл-я,
МПа
Размеры, мм
Потребл.
мощность,
Вт, не более*
Масса, кг
Коэф.
сопр.
LBDKНАDdn
 ВН5Н-1 ст.12550...0,1400305100465165200188110 / 555510
 ВН5Н-3 ст.12550...0,3400305100465165200188110 / 555510
 ВН5Н-6 ст.12550...0,6400305100465165200188110 / 555510
 ВН6Н-1 ст.15060...0,1470330155561168225188220 / 1101047
 ВН6Н-3 ст.15060...0,3470330155561168225188220 / 1101047
 ВН6Н-6 ст.15060...0,6470330155561168225188220 / 1101047
 ВН8Н-1 ст.20080...0,1600430155720222280188220 / 11014810
 ВН8Н-3 ст.20080...0,3600430155720222280188220 / 11014810
 ВН8Н-6 ст.20080...0,6600430155720222280188220 / 11014810
 ВН10Н-1 ст.250100...0,17005502158552983502212230 / 11528010
 ВН10Н-3 ст.250100...0,37005502158552983502212230 / 11528010
 ВН10Н-6 ст.250100...0,67005502158552983502212230 / 11528010
 ВН12Н-1 ст.300120...0,185065021510303304002212350 / 17545010
 ВН12Н-3 ст.300120...0,385065021510303304002212350 / 17545010
 ВН12Н-6 ст.300120...0,685065027010703304002212350 / 17545010

 * Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение - после перехода клапана в режим энергосбережения (для исполнения на 220 В, 50 Гц).

    Для клапанов в стальном корпусе необходимо обязательно указывать материал корпуса: сталь.
    Пример записи при заказе клапана электромагнитного двухпозиционного, нормально-закрытого, присоединительным диаметром 8 дюймов (DN 200), материал корпуса - сталь, рабочее давление 1 бар, вид климатического исполнения У3.1, напряжение питания 220 В, 50 Гц:
    Клапан ВН8Н-1 ст., У3.1, 220 В, 50 Гц, ТУ РБ 05708554.021-96.
