| MTK-CT0, MTK-CT1 | MTK-CT2 | |
| Диапазон настройки | от 0 до +60 °C | |
| Разность температур переключения | 7±4 °C | |
| Чувствительный элемент | биметалл | |
| Количество срабатываний реле | > 100 000 циклов | |
| Макс. коммутационная способность (активная/реактивная нагрузка) | AC 250 В, 10 (2) A | |
| AC 120 В, 15 (2) A | ||
| DC 30 Вт при DC 24 В до DC 72 В | ||
| Макс. пусковой ток | AC 16 A за 10 сек | |
| Подключение¹ | 2-полюсный винтовой зажим для кабелей сечением: | |
| жесткий провод 2,5 мм² (AWG 14) | ||
| многожильный провод1 1,5 мм² (AWG 16) | ||
| Крепление | зажим для DIN-рейки 35 мм согл. DIN EN 60715 | |
| Габаритные размеры | 60×33×43 мм | 67×50×46 мм |
| Вес | прибл. 40 г | прибл. 90 г |
| Монтажное положение | вертикальное | |
| Степень защиты | IP20 | |
| Класс защиты | АС: II, DC: III | |
¹ При подключении многожильным проводом должны быть использованы кабельные наконечники.
Примечание: контактная система термостата подвергается воздействию окружающей среды, поэтому контактное сопротивление может измениться. Это может привести к падению напряжения и/или самостоятельному нагреву контактов.
Условия эксплуатации
| Температура эксплуатации | от -45 до +80 °C |
| Влажность при эксплуатации/хранении | макс. 90 % RH (без образования конденсата) |
Термостаты MEYERTEC MTK-СТ применяются совместно с нагревателями и вентиляторами для поддержания заданной температуры внутри шкафа. Предназначены для защиты оборудования в шкафах автоматики от перегрева, переохлаждения, образования конденсата, коррозии элементов.
Также термостаты МТК-СТ могут использоваться в качестве сигнализаторов пониженной или повышенной температуры.
Применение
- Шкафы управления и автоматики.
- Банкоматы.
- Платёжные терминалы.
- Вендинговое оборудование.
- Прочие устройства, устанавливаемые на улице или в неотапливаемых/неохлаждаемых помещениях.
Особенности термостатов МТК-СТ
- Широкий диапазон задания уставки: 0…+60 °C.
- Простой монтаж на DIN-рейку.
- Компактные размеры.
- Высокая коммутационная способность (~250 В, 10 A).
- Продление срока службы оборудования.
- Экономия электроэнергии за счет периодического включения нагревателей/вентиляторов.
- Температура эксплуатации: -45...+80 °C.
Линейка термостатов МТК-СТ

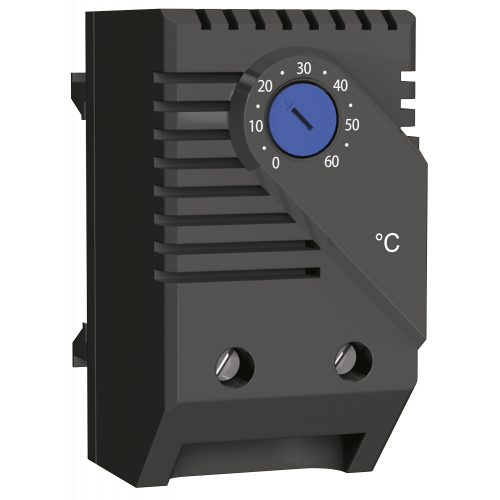

Термостат для управления вентилятором МТК-СТ0
Если температура внутри шкафа поднимается выше уставки, то термостат включает вентилятор охлаждения. Благодаря использованию термостата МТК-СТ0 вентилятор работает не постоянно, а включается только при необходимости. Это увеличивает срок службы вентилятора, а также снижает периодичность замены фильтров впускных и выпускных решеток.

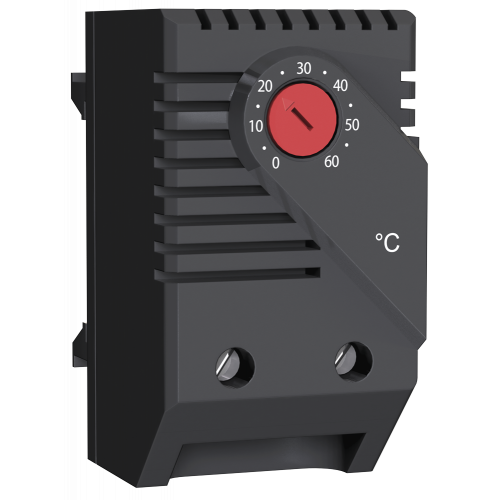

Термостат для управления нагревателем МТК-СТ1
Если температура внутри шкафа поднимается выше уставки, то термостат выключает электрический нагреватель. Благодаря использованию термостата МТК-СТ1 нагреватель работает не постоянно, а включается только при необходимости. Совместное применение термостата и нагревателя обеспечивает поддержание оптимальной температуры внутри шкафа и предотвращает образование конденсата.

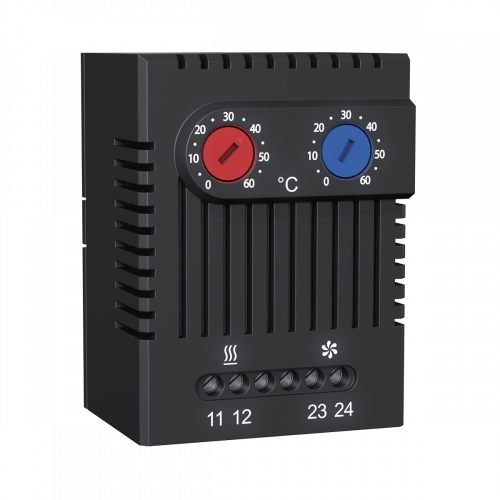

Сдвоенный термостат для управления вентилятором и нагревателем МТК-СТ2
Термостаты МТК-СТ2 – это два термостата с независимыми функциями регулировки в одном устройстве. Объединяет функционал термостатов МТК-СТ0 и МТК-СТ1 в одном компактном корпусе.
Устройство прибора
| МТК-СТ0, МТК-СТ1 | МТК-СТ2 |
|
|
|
| 1. Двухполюсный зажим – подключение вентилятора/нагревателя. 2. Крепление на DIN-рейку. 3. Поворотная шкала для задания уставки. | 1. Поворотная шкала задания уставки для нагревателя. 2. Поворотная шкала задания уставки для вентилятора. 3. Четырехполюсный зажим – подключение нагревателя и вентилятора. |
