Схема внешних подключений
Схема управления розжигом запальников ЗСУ-ПИ-Exd-00; ИВН и контроль факела запальника ЛУЧ-КЭ – внешние
Схема управления розжигом запальников ЗСУ-ПИ-Exd-01 со встроенным ИВН; контроль факела запальника ЛУЧ-КЭ – внешний
Схема управления розжигом запальников ЗСУ-ПИ-Exd-02; ИВН и плата сигнализации наличия / отсутствия пламени запальника – встроенные
Схема внешних подключений
Схема управления розжигом запальников ЗСУ-ПИ-Exd-00; ИВН и контроль факела запальника ЛУЧ-КЭ – внешние
Схема управления розжигом запальников ЗСУ-ПИ-Exd-01 со встроенным ИВН; контроль факела запальника ЛУЧ-КЭ – внешний
Схема управления розжигом запальников ЗСУ-ПИ-Exd-02; ИВН и плата сигнализации наличия / отсутствия пламени запальника – встроенные
Исполнение-00 встроенный электрод розжига и контроля пламени, взрывозащищенная клеммная колодка и гермовводы.
Исполнение-01 встроенный электрод розжига и контроля пламени, взрывозащищенная клеммная колодка и гермовводы, встроенный трансформатор розжига.
Исполнение-02 встроенный электрод розжига и контроля пламени, взрывозащищенная клеммная колодка и гермовводы, встроенный трансформатор розжига, сигнализатор горения.
- Варианты кабельных вводов: под небронированный кабель / под бронированный кабель / под трубный ввод
- Степень взрывозащиты – взрывонепроницаемая оболочка
- Маркировка взрывозащиты – 1ExdIIBT4
Основные технические характеристики ЗСУ-ПИ-Exd
Присоединительные давления газа на входе горелку, кПа 3-100 Тепловая мощность при работе на природном газе, не более кВт 110 Длина факела горелки, не менее м 0,8 Максимально допустимая температура в зоне рабочего торца, °С 600 / 1100 Допустимые колебания напряжения от источника высокого напряжения, В от 6000 до 12000 Габаритные размеры: высота х ширина, не более мм ЗСУ-ПИ-Exd-00 220 х 140 ЗСУ-ПИ-Exd-01 370×140 ЗСУ-ПИ-Exd-02 485×140 длина погружной части запальника 250,500÷5000 (шаг 500) диаметр ствола Ø45 Масса запальной горелки длиной, не более кг:
ЗСУ-ПИ-Exd-00 – 250 ÷ – 5000 8 ÷ 40 ЗСУ-ПИ-Exd-01 – 250 ÷ – 5000 9 ÷ 41 ЗСУ-ПИ-Exd-02 – 250 ÷ – 5000 10 ÷ 42
| Присоединительные давления газа на входе горелку, кПа | 3-100 |
| Тепловая мощность при работе на природном газе, не более кВт | 110 |
| Длина факела горелки, не менее м | 0,8 |
| Максимально допустимая температура в зоне рабочего торца, °С | 600 / 1100 |
| Допустимые колебания напряжения от источника высокого напряжения, В | от 6000 до 12000 |
| Габаритные размеры: высота х ширина, не более мм | |
| ЗСУ-ПИ-Exd-00 | 220 х 140 |
| ЗСУ-ПИ-Exd-01 | 370×140 |
| ЗСУ-ПИ-Exd-02 | 485×140 |
| длина погружной части запальника | 250,500÷5000 (шаг 500) |
| диаметр ствола | Ø45 |
| Масса запальной горелки длиной, не более кг: ЗСУ-ПИ-Exd-00 – 250 ÷ – 5000 | 8 ÷ 40 |
| ЗСУ-ПИ-Exd-01 – 250 ÷ – 5000 | 9 ÷ 41 |
| ЗСУ-ПИ-Exd-02 – 250 ÷ – 5000 | 10 ÷ 42 |

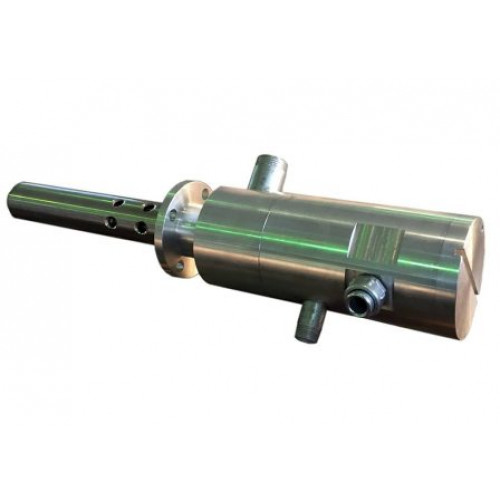

ЗСУ-ПИ-Exd, взрывозащищенная запальная пилотная горелка
- Производитель: Прома
- Модель: ЗСУ-ПИ-Exd, взрывозащищенная запальная пилотная горелка
-
0.00₽
