Отказное письмо на Устройства переходные УП

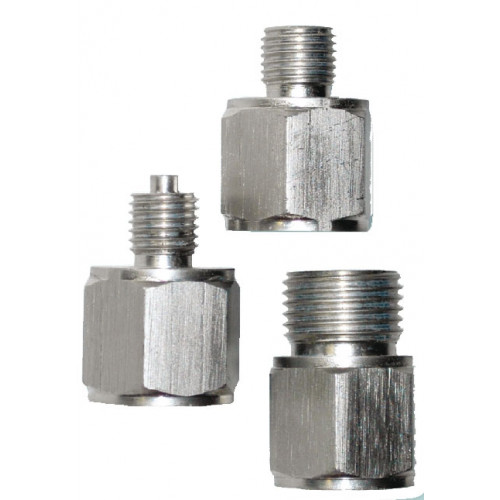

Устройства переходные (переходники) предназначены для подсоединения преобразователей давления со стандартным штуцером М20х1,5 к технологическому оборудованию, имеющему нестандартные резьбовые порты.

Преимущества

• Возможность использовать стандартные преобразователи давления и импульсные линии
• Не влияют на точность измерений
• Являются съемными для очистки от засорения

Технические характеристики

Рабочая среда	жидкость, пар, газ
Давление рабочей среды	до 40 МПа
Температура рабочей среды	–40...+350 °С
Предельные значения температур окружающего воздуха при эксплуатации	–40…+85°С
Присоединение к технологической линии	резьбовое соединение или сварка
Присоединение к преобразователю	резьбовое соединение М20×1,5 или фланцевый монтаж
Материал	нержавеющая сталь AISI 304

Габаритные размеры

	Модель	Размеры, мм
		L	L1	D	d
	УП-1	36	14	G 1/2”	-
	УП-2	34	12	G 1/4”	-
	УП-3	36	14	G 3/4”	-
	УП-4	34	12	G 3/8”	-
	УП-7	34	12	G 1/8”	-
	УП-5	37	12	М12×1,5	5
	УП-6	35	10	М10×1	3
	УП-8	37	12	М12×1	5
	УП-9	47	22,5	G 1/2”	-
	УП-10	-	-	-	-
	УП-11	39	17	М14×1,5	5
	УП-12	-	-	-	-
	УП-13	41	19	М16×1,5	5
	УП-14	-	-	М20×1,5	-
	УП-15	-	-	NPT1/2	-
	УП-16			NPT1/4

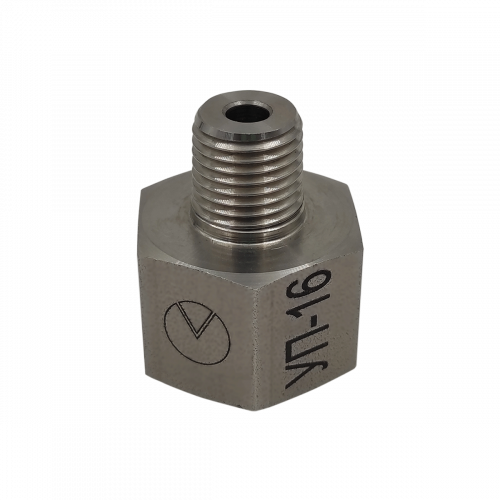

Устройство переходное УП для перехода с резьбы М20×1,5 на другие резьбы

• Производитель: ОВЕН
• Модель: ОВЕН Устройство переходное УП
