Описание

Тип газоанализатора - стационарный
Способ забора пробы - диффузионный
Метод измерения -  термохимический

Предназначен для выдачи сигнализации о превышении установленных пороговых значений довзрывоопасных концентраций горючих газов (метана или пропан-бутановой смеси) в воздухе.

Область применения

• жилые, коммунально-бытовые  помещения с отопительным оборудованием с открытой или закрытой камерой сгорания оборудованные газогорелочными устройствами, работающими на природном или сжиженном газах
• помещения, оборудованные газогорелочными устройствами, работающими на природном (ГОСТ 5542+2014) или сжиженном (ГОСТ Р52087-2003) газах



Отличительные особенности

• соответствие ГОСТ Р ЕН 50194-2008 и Европейскому нормативу EN 501194:2000
• подключение кабелей без пайки (клеммная колодка)
• возможность подвода питания "скрытой" подводкой
• наличие кнопки "сброс-тест" для тестирования сигнализатора
• срок службы датчика 5 лет
• гарантия 36 месяцев (ТХД 12 месяцев)
• автокалибровка нуля при включении или раз в 30 дней
• межповерочный и межкалибровочный интервал 1 год



Возможный состав системы

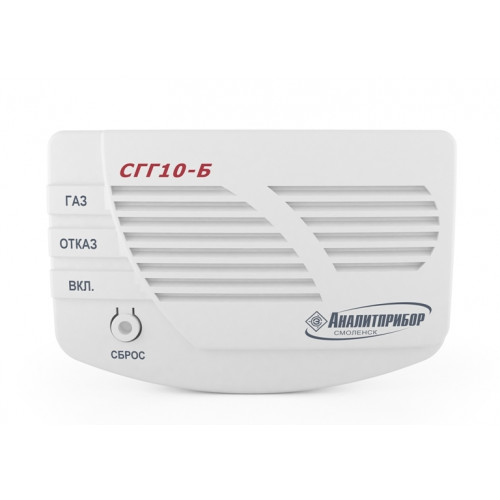

Сигнализатор СГГ10-Б (6 различных модификаций).
Комплект монтажных проводов ИБЯЛ.413944.062 (провод 0, 75х2 - 5 метров, провод 0,5х2 - 2,5 метра).
Клапаны КЭГ 9720 ИБЯЛ.685181.001 (DN 15), - 01 (DN 20), -02 (DN 25) , -21 (DN 32)-40В.

Характеристики



Условное наименование и обозначение сигнализаторов	Наличие «сухих» контактов	Исполнительное устройство
			СГГ10-Б ИБЯЛ.413216.047	-	К
СГГ10-Б-МР ИБЯЛ.413216.047-02	МР	К
СГГ10-Б-ОР ИБЯЛ.413216.047-04	ОР	К



МР - механическое реле, ОР - оптоэлектронное реле, К - электромагнитный клапан с импульсным управлением.

Основные технические характеристики

Характеристики	Значения	Примечание
Пороги срабатывания (по метану), % НКПР: 1 порог (аварийный / предупредительный) 2 порог (аварийный)	10 20	аварийная сигнализация «ГАЗ» блокирующая (отключается нажатием кнопки «СБРОС»)
Параметры оптореле	40 В; 0,2 А	нормально разомкнутое
Параметры механического реле	220В; 2,5А	нормально замкнутое
Основная абсолютная погрешность, % НКПР, не более	± 5
Степень защиты (по ГОСТ 14254)	IP 42
Напряжение питания, В	100 - 250	(50 ± 1) Гц
Диапазон температуры окружающей среды, °С	от -10 до + 50
Выход на клапан, В (напряжение импульсное)	40	КЭГ-9720 (Ду=15; 20; 25; 32)
Время срабатывания сигнализации, с, не более	15
Габаритные размеры, мм, не более	144х96х42
Масса, кг, не более	0,2
