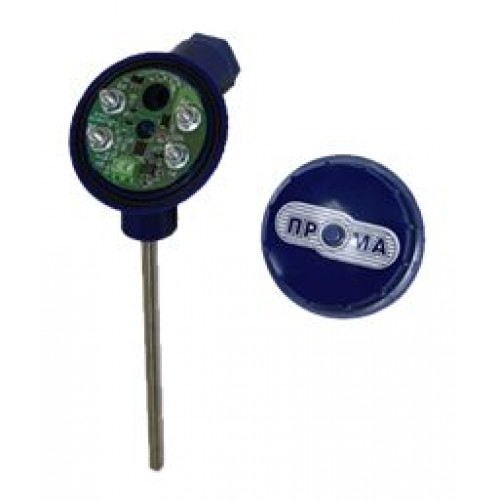

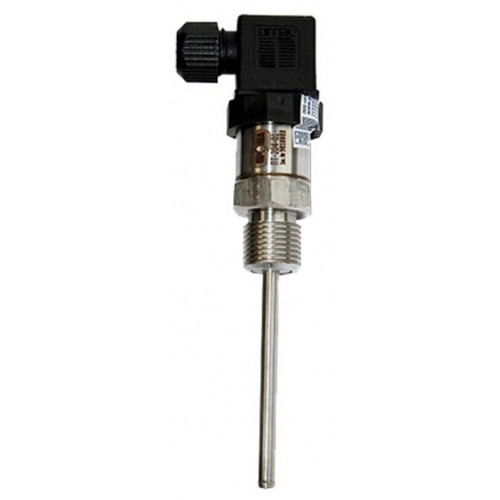

• • Выполняют функцию преобразования измеряемой температуры от первичного преобразователя в выходной токовый сигнал (4-20) мА и выдачу токового сигнала (4-20) мА на регистрацию или регулирование.Используются в устройствах контроля, регулирования и управления технологическими процессами в системах отопления, вентиляции, кондиционирования и других отраслях.

Основные технические характеристики

• • Тип чувствительного элемента	Платиновый	Термопара
    НСХ – для мод. ПРОМА-ПТ– 201, 202, 203, 204, 206	Pt 100, Pt 500	–
    НСХ – для мод. ПТ-207	–	L (ТХК), K (ТХА)
    Температурный коэффициент α, °С-1	0,00385	0,00428
    Максимальный измерительный ток, мА, при сопротивлении чувствительного элемента:
    50 Ом	–	1,0
    100 Ом	1,0	1,0
    500 Ом	0,7	–
    1000 Ом	0,3	–
    Потребляемый ток, не более, мА	20
    Время термической реакции, не более, с	60
    Электрическое сопротивление изоляции при температуре (25 ±10) °С и относительной влажности (45-80) %, МОм, не менее	100
    Пределы допускаемой основной погрешности преобразования в выходной токовый сигнал, от диапазона измерений, не более, %	0,5
    Предельные значения выходного сигнала постоянного тока, мА	4 и 20
    Нагрузочное сопротивление для токового выхода (4-20) мА, Ом	(1–500)
    Время установления рабочего режима (предварительный прогрев), не более, мин.	15
    Средняя наработка на отказ, час	80000
    Дискретность задания диапазона измерения, ºС	50
    Напряжение питания, В	(24 ±6)
    Потребляемая мощность, не более, Вт	1,0
    Диапазон измерений*, ºС:
    – для мод. ПРОМА-ПТ– 201, 202, 203, 204, 206	(-50…400)
    – для мод. ПРОМА-ПТ-207	(-50…1200)
    Рабочее давление, МПа, не более	0,01 или 1,6
    Условия эксплуатации:
    – температура окружающего воздуха, ºС	от минус 50 до + 70
    – относительная влажность окружающего воздуха	80 % при 35 ºС
    Электрическая прочность изоляции	ПТ должен без повреждений выдерживать в течение 1 мин синусоидальное переменное напряжение 500 В частотой 50 Гц
    Длина монтажной части, L, не более, мм	(40 – 400) (для моделей ПТ-201, 202, 203, 204)
    Диаметр монтажной части, D, не более, мм	(6-8) (для ПТ-201, 202, 203, 204)
    Габаритные размеры (без монтажной части), не более, мм	См. рис. 1-4
    Масса, не более, кг	0,6
